Microscopía confocal de disco giratorio — Diagrama gratis

Explica cómo pasa la luz por microlentes, orificios confocales, objetivo y cámara en un mismo esquema.

La microscopía confocal de disco giratorio utiliza una matriz de orificios en rotación para iluminar y detectar varios puntos de la muestra en paralelo. SciFig ofrece un esquema de dos discos con trayectorias separadas de excitación y emisión. Cambia los nombres sin modificar las dos trayectorias definidas. Elige una actividad numerada o la solución y exporta la figura o guarda el proyecto editable.

Editar el diagrama óptico
Referencia óptica de dos discos rotulada y ejercicio numerado
  • Recorre la trayectoria de excitación
  • Separa fluorescencia e iluminación
  • Convierte el esquema en una actividad
  • Conserva una figura de microscopía editable

Trayectorias de excitación y emisión

Compara iluminación, recogida de fluorescencia y anotaciones en un sistema de dos discos.

Recorre la trayectoria de excitación

La luz sale del láser, atraviesa el disco de microlentes y el de orificios confocales y llega a la muestra por el objetivo. Los orificios están alineados con los rayos dibujados. Las flechas fijas explican el recorrido, mientras las etiquetas se adaptan al curso o la figura.

  • Del láser a la muestra
  • Dos discos diferenciados
  • Rayos alineados con los orificios
Explorar la excitación

Separa fluorescencia e iluminación

La fluorescencia vuelve por el objetivo y los orificios. Un espejo dicroico situado entre los discos la dirige hacia la cámara, sin hacerla pasar de nuevo por el disco de microlentes. Los colores y las puntas de flecha distinguen ambos recorridos y sus direcciones.

  • De la muestra a la cámara
  • Separación entre los discos
  • Color y dirección como señales
Seguir la emisión

Convierte el esquema en una actividad

La versión numerada conserva los componentes, sus posiciones y los recorridos del diagrama rotulado. Utiliza la versión en blanco para identificar piezas y muestra después las respuestas. Cambiar un nombre actualiza su respuesta sin mover el elemento óptico.

  • Versiones rotulada y en blanco
  • Números coherentes
  • Solución correspondiente
Preparar una actividad óptica

Conserva una figura de microscopía editable

Mueve los textos para una diapositiva y exporta SVG o PNG. El proyecto JSON conserva el modo y las posiciones para otra clase. Este modelo explica el recorrido de un sistema de dos discos y sirve para una tarea distinta de la identificación general de partes del microscopio.

  • Etiquetas de componentes editables
  • Exportación SVG y PNG
  • Proyecto JSON restaurable
Ir a los controles de exportación

Cómo preparar el diagrama óptico

Abre el modelo de dos discos, edita los nombres y elige la versión que vas a exportar.

  1. Abre el recorrido de dos discos

    Empieza con el sistema rotulado en el editor local e identifica los recorridos de excitación y emisión.

  2. Edita las etiquetas ópticas

    Selecciona un componente, cambia su nombre y mueve el texto. Su anclaje y los recorridos permanecen en los elementos definidos.

  3. Elige el modo de actividad

    Muestra números, dibujo en blanco o solución conservando el orden de los componentes.

  4. Descarga y conserva

    Exporta la figura válida como SVG o PNG, o guarda JSON para restaurar términos, posiciones y modo.

Figuras para enseñar microscopía

El mismo modelo introduce la detección paralela, distingue recorridos y permite repasar componentes.

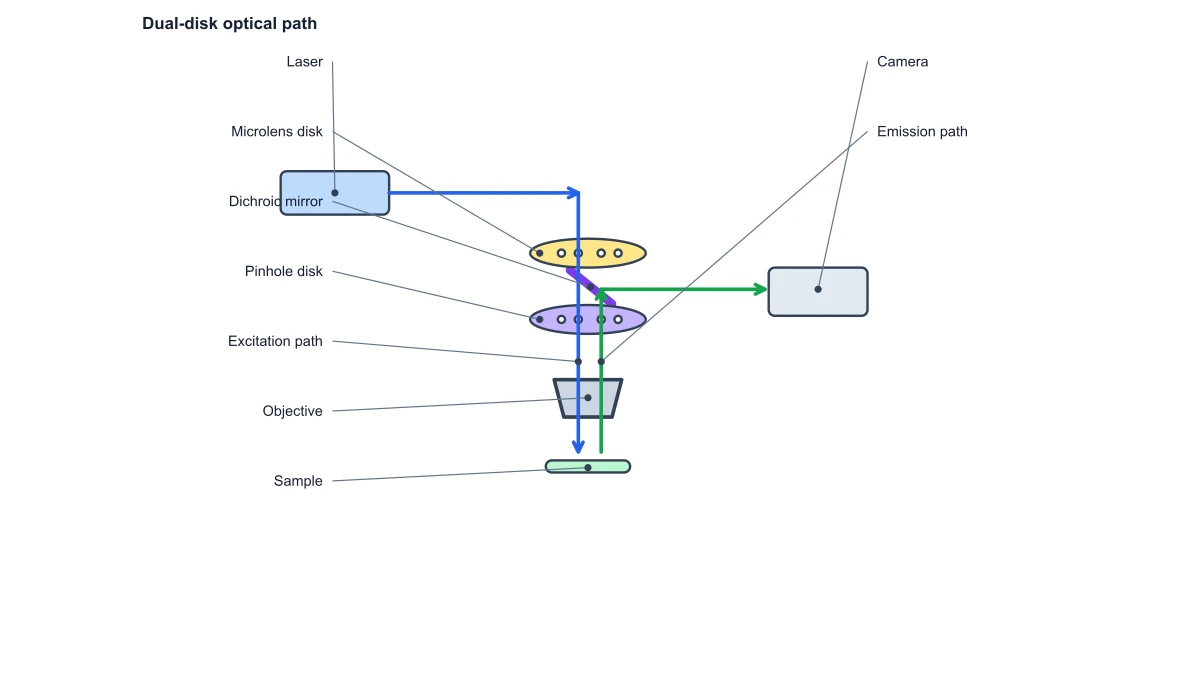

Láser, microlentes, orificios confocales y objetivo rotulados

Introducción a los métodos de imagen

Presenta la iluminación paralela y la detección mediante orificios con el recorrido completo. Explica el papel de cada disco antes de mostrar imágenes de la muestra.

Explorar este ejemplo

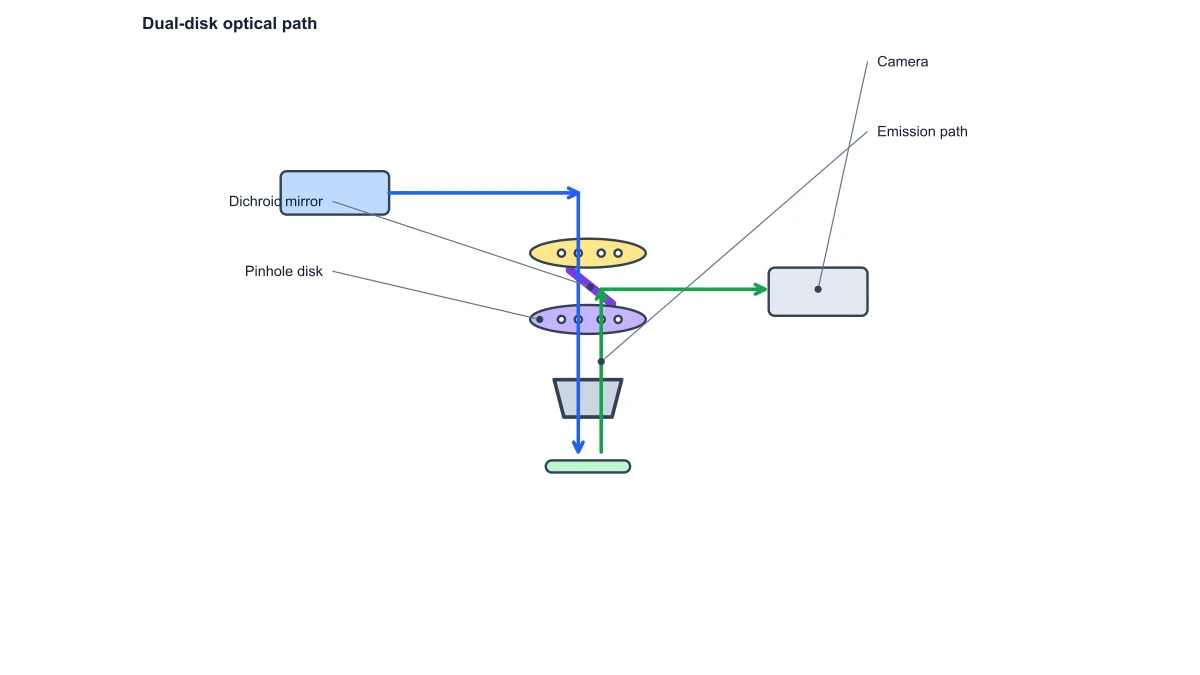

Fluorescencia desviada hacia la cámara entre los discos

Comparación de excitación y emisión

Compara el recorrido azul de excitación con la fluorescencia de retorno. Señala dónde el espejo dicroico dirige la luz hacia el detector.

Explorar este ejemplo

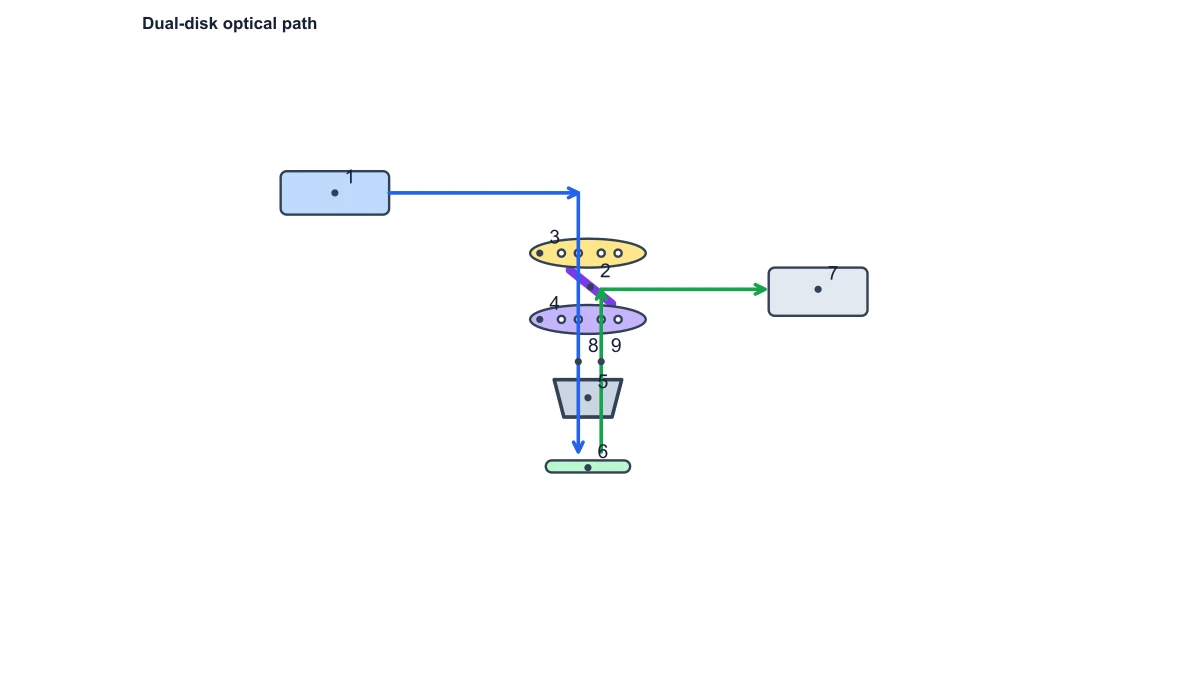

Actividad numerada de componentes confocales

Ficha del principio instrumental

Rotula láser, discos, objetivo, muestra y cámara en un sistema de dos discos. Distingue el principio óptico del panel de control de un instrumento concreto.

Explorar este ejemplo

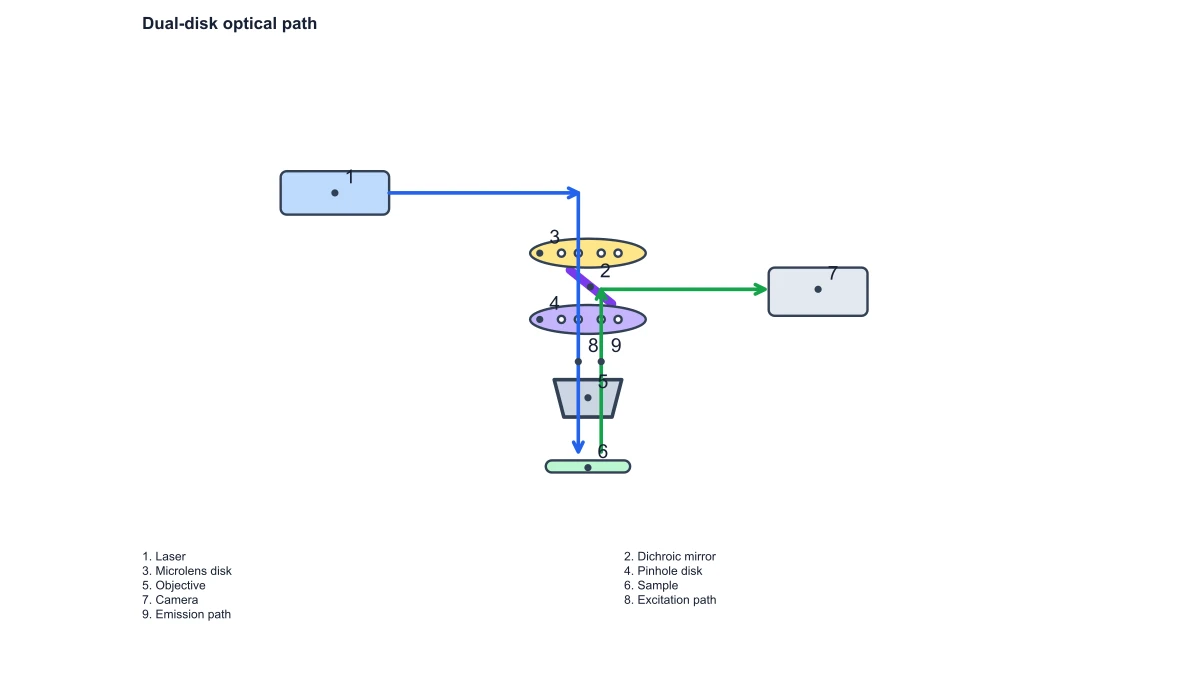

Números y respuestas de los elementos ópticos confocales

Actividad de óptica confocal

Exporta el dibujo numerado para identificar los componentes y muestra después las respuestas. La geometría de los recorridos no cambia durante la actividad.

Explorar este ejemplo
Referencia óptica de dos discos rotulada y ejercicio numerado

Presentación del método

Coloca el SVG editable junto a la descripción experimental. Ajusta los textos al espacio disponible sin alterar los anclajes ni el sentido de las flechas.

Explorar este ejemplo
Láser, microlentes, orificios confocales y objetivo rotulados

Enseñanza multilingüe

Cambia los nombres de los componentes por los términos del curso. Guarda el vocabulario y la disposición de las etiquetas para las siguientes sesiones.

Explorar este ejemplo

Ejemplos preparados con SciFig

Este ejemplo de microscopía confocal de disco giratorio sigue la excitación azul desde el láser por ambos discos y el objetivo hasta la muestra. Conservé las etiquetas para la referencia. Las flechas y los orificios proceden del mismo modelo óptico que utiliza la actividad.

SciFig · Referencia de excitación

Preparación del ejemplo · SciFig
