你的发育生物学论文周四要提交,需要一张带标注的动物细胞图谱。标准方案都不太理想:去图片库翻——每张真核细胞看起来都像 2008 年画的;买商用图——单张 50 美元还带使用限制;自己在 Adobe Illustrator 里画 11 个细胞器——3 小时起步。这些都不是周二下午的合理用法。
这篇教程走一条更快的路径:10 分钟用 AI 生成一张出版级动物细胞图谱 ,把每个细胞器正确标注,导出能扛住期刊印刷标准的矢量版本。我们会讲清楚怎么写 prompt、怎么用后续生成把细胞调成你想要的样子,以及怎么在矢量画布里编辑标签,让每个细胞器都清晰可读、审稿人不挑你的图。读完你会有一张完整的细胞插图,可以直接放进你的稿件。换句话说,这不是一张随便看的配图,而是一张能进入论文正文的科研插图 ,也是一张经得起教学与投稿场景复用的科研插图 。

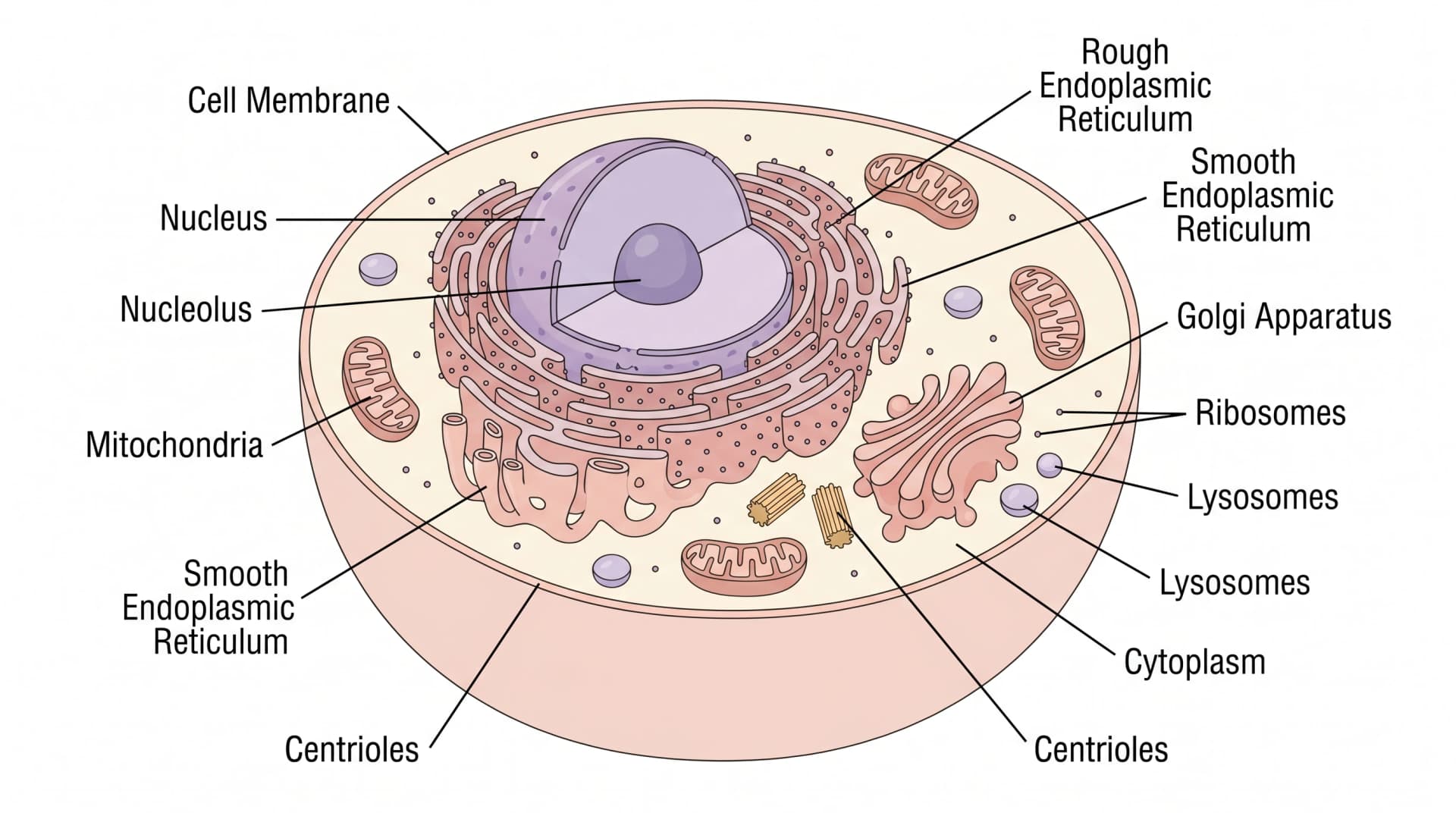

通用动物细胞示意图,展示 11 种结构及修正后的标签指示线(AI 生成示意图)
动物细胞图谱是什么?为什么不好做?
动物细胞图谱是展示真核细胞主要细胞器的标注横截面插图 — 通常包括细胞核、线粒体、内质网、高尔基体、核糖体、溶酶体和细胞质,加上细胞膜和细胞骨架元素。在论文里,这类图谱建立细胞生物学、发育生物学、药理学和病理学讨论的视觉基线;在教科书和教学材料里,它是整章内容的视觉锚点。
难做有两层原因。首先,准确性受同行审查 :细胞器形状、相对大小、空间关系都会被教本科细胞生物学的读者挑剔。线粒体画的没有嵴、内质网与核膜没相连,都会被标记。其次,标签位置受约束 :11 个细胞器挤在一帧里,无重叠的指示线空间有限,期刊还要求标签在 50% 缩放下可读。准确性 + 标签纪律的组合,是大多数研究者宁可用现成图也不自己画的原因。
AI 生成把两个约束都瓦解了。一个领域微调过的现代模型能生成解剖准确的动物细胞,主要细胞器在正确的相对位置,SciFig 的
矢量画布 让你不用重画细胞就能调整标签位置。在 Illustrator 里要 4 小时的输出,变成 10 分钟的专注工作。对多数研究者来说,这正是把一张草稿变成正式
科研插图 、再进一步打磨成可投稿
科研插图 的分水岭。
动物细胞结构:本例标注的 11 种结构
下表列出本教程通用动物细胞示意图中的 11 种标注结构。请按细胞类型和图的用途选择标签,不把它当作所有动物细胞的统一清单。
# 细胞器 功能(一句话) 视觉表示 1 细胞膜(质膜) 隔开细胞质与细胞外空间的选择性屏障 磷脂双分子层 + 嵌入的膜蛋白 2 细胞核 DNA 储存 + 基因转录 最大细胞器,椭圆形,有核膜和核孔 3 核仁 核糖体亚基组装 细胞核内的致密亚结构 4 线粒体 通过氧化磷酸化产生 ATP 豆形带可见嵴 5 粗面内质网 蛋白质合成(核糖体附着) 与核膜连续,表面有点状核糖体 6 滑面内质网 脂质合成、解毒 管状,无核糖体 7 高尔基体 蛋白质修饰与包装 堆叠的扁平囊膜 8 核糖体 蛋白质合成 粗面 ER 上或自由的小暗点 9 溶酶体 细胞废物消化 内含酶的小球体 10 细胞质 容纳所有细胞器的水性介质 结构间的浅色背景 11 中心粒 有丝分裂纺锤体组织 核附近的成对桶状结构
特化细胞的结构各不相同。例如,成熟哺乳动物红细胞没有细胞核和线粒体。应根据细胞类型调整图示,而不是把表中的每种结构都画进去。

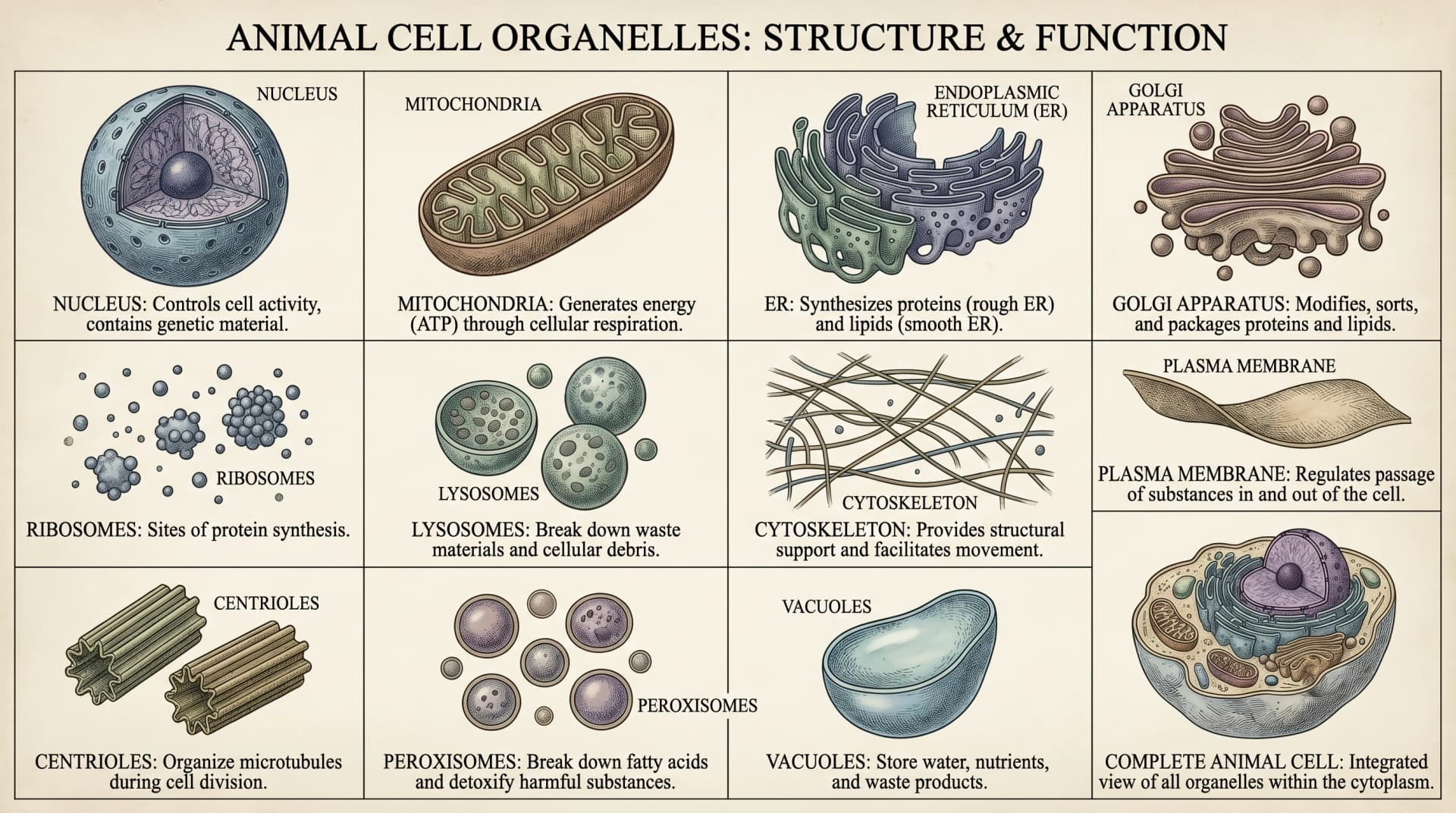

11 个细胞器单独标注 + 功能描述(图片由 SciFig 生成)
看 AI 科研配图生成实战
看研究者如何用自然语言描述,生成可用于发表的科研配图。
探索该工具
步骤 1: 决定细胞类型与细节级别
打开任何工具之前,先决定两个参数:哪种动物细胞类型 和 多详细 。选择决定你写的 prompt。
对一个通用真核细胞——大多数教科书上下文和入门论文的默认选项——选 通用圆形细胞 加上 11 个细胞器全可见。这是本科细胞生物学课本插图的样子,适合所有把细胞生物学作为背景而非核心论点的论文。
对一个特化细胞类型,选与论文生物学匹配的形态。肝细胞 有密集的滑面 ER 用于解毒,线粒体显著——在 prompt 里强调这两点。运动神经元 有长轴突和特征性的尼氏体——明确要求细胞形状。骨骼肌纤维 显示对齐的肌节,多核——两个特征都必须在 prompt 里,否则输出会退化成通用细胞。
细节级别上,简单标注图 对教科书风格的上下文图(11 个细胞器,无细胞骨架子细节)已足够。详细横截面 适合细胞生物学是论文核心话题的场景——加入细胞骨架元素(微管、微丝)、核孔复合体、膜蛋白细节。

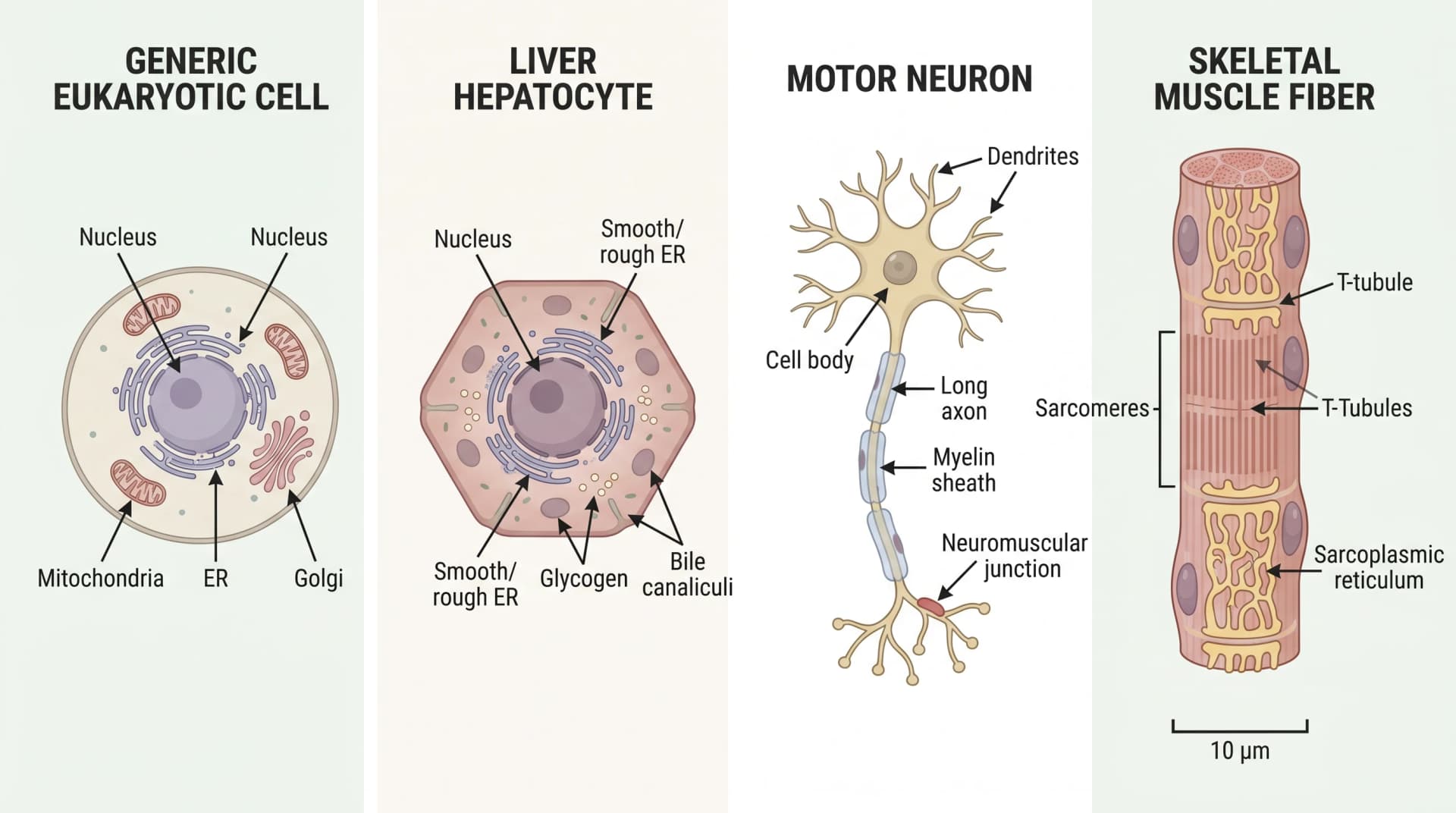

四种动物细胞类型对比:通用、肝细胞、神经元、肌纤维(图片由 SciFig 生成)
步骤 2: 写文字转图 prompt
一个好的动物细胞图谱 prompt 有四个组件——实体、结构、风格、视角。我们叫它
E-S-S-V 框架 ,是更通用的 S.S.V.D. prompt 框架(详见
Mastering Scientific AI Prompts )的子集。
通用真核细胞的可用 prompt:
"Labeled animal cell diagram, cross-section view, all 11 major organelles visible (cell membrane, nucleus, nucleolus, mitochondria, rough ER, smooth ER, Golgi apparatus, ribosomes, lysosomes, centrioles, cytoplasm), textbook illustration style, soft pastel colors, clean labels with leader lines, white background."
每个分句做特定的事。"Labeled animal cell diagram" 设定实体。"Cross-section view" 定义结构(vs 侧视或 3D 渲染)。"All 11 major organelles visible (...)" 列举必需组件,你列出的每个细胞器都会被明确要求画出。"Textbook illustration style, soft pastel colors" 锚定视觉风格——没有它,输出可能默认到过度风格化或照片式渲染。"Clean labels with leader lines, white background" 规定标签布局,确保图是可用的科研插图而非装饰插图。

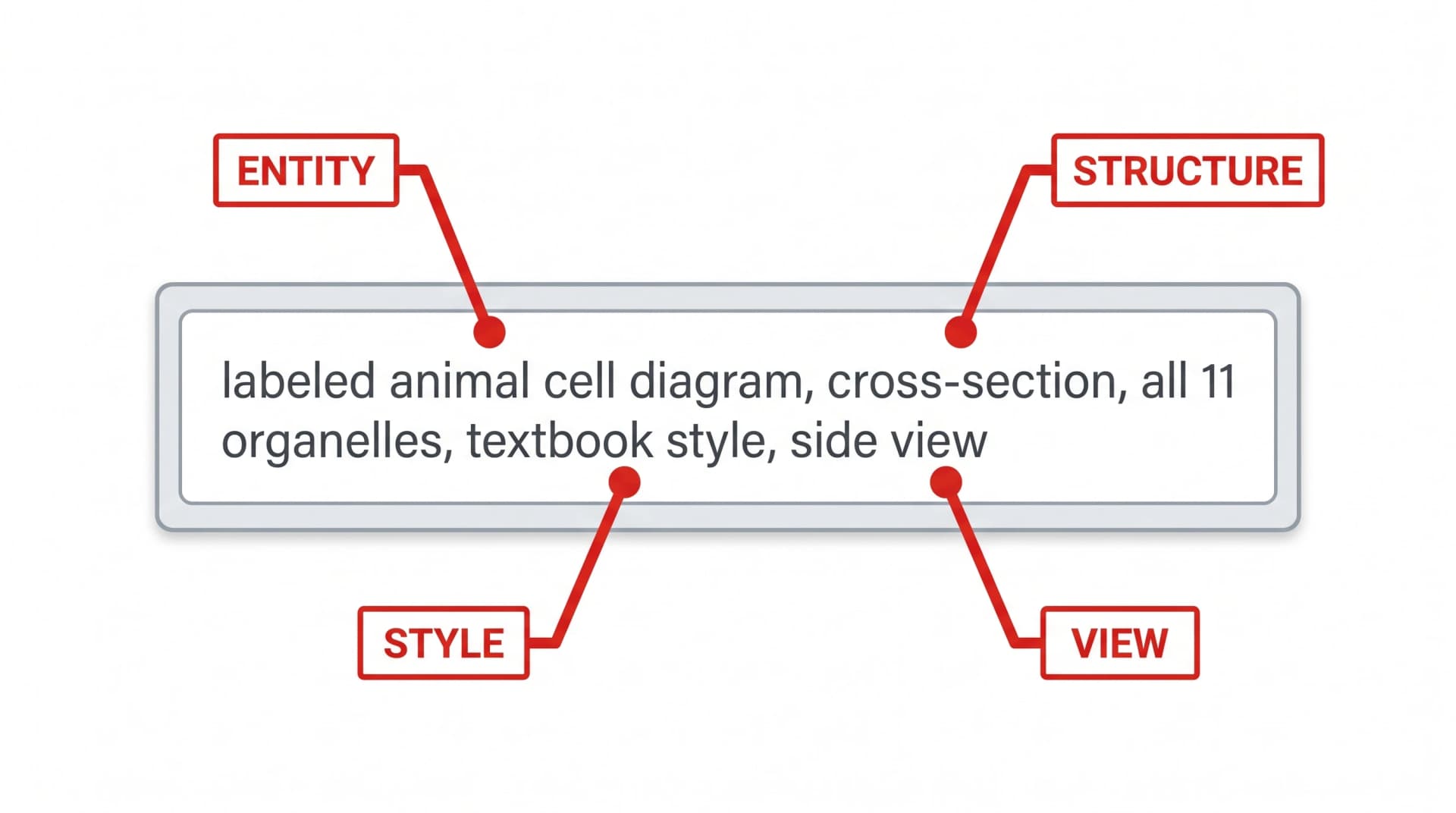

Prompt 拆解:实体 / 结构 / 风格 / 视角四要素(图片由 SciFig 生成)
步骤 3: 生成并迭代
每次输出都保持可编辑:可以用后续生成继续调整,也可以直接在 SciFig 的矢量画布里修改。
在 SciFig AI 科研插图(AI Illustration)中打开
动物细胞图生成器 ,粘贴上面的 prompt,生成。第一遍会返回一个完整的细胞和带标注的细胞器;想改任何地方——加一个细胞器、重排标签间距、调整指示线——都可以用下面的模式,并以 §2 的 11 个细胞器表作为参考。
常见迭代模式:
“输出缺细胞器 X” → 加显式强调:"...with cell membrane prominently labeled at the perimeter..."
“标签重叠或读不清” → 要求更大标签间距:"...labels positioned at corners with leader lines, minimum 1cm spacing..."
“输出太卡通” → 加强风格锚定:"...scientific textbook illustration style, similar to Molecular Biology of the Cell figures..."
“输出对上下文图太详细” → 简化:"...simple labeled diagram, no subcellular detail, organelles shown as outlines only..."
典型序列是一次生成,再加一到两次后续生成来调整标签和风格。每次生成 2–4 分钟,整个周期 10–15 分钟完成。

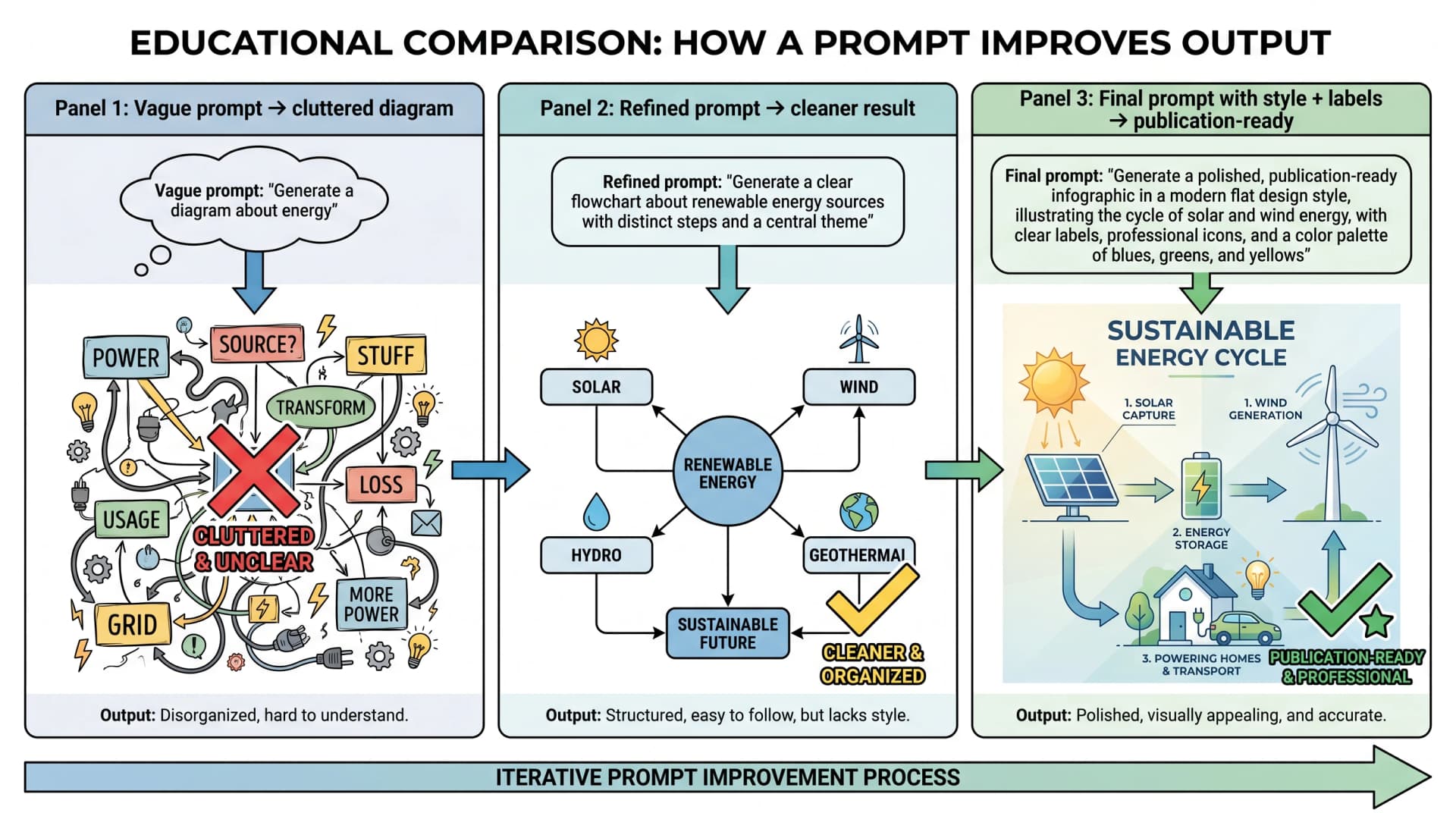

三阶段迭代:模糊 prompt 到出版级(图片由 SciFig 生成)
立即生成科研配图
用自然语言描述你的配图需求——几分钟内得到发表级插图。
免费试用
步骤 4: 在矢量画布编辑标签
要适应特定布局——特别是图要进多分栏组合里、空间紧张时——你可以自由重新定位标签。
矢量画布工具 把生成图作为分层 SVG 打开,让你独立于细胞插图拖拽标签、改字体大小适配期刊要求(多数期刊要求 7–8 pt 最小)、调标签背景颜色让它在彩色细胞插图上仍可读。
除了标签,矢量画布还能让你做小内容编辑——加箭头突出某个细胞器、色编两个细胞器类型做对比图、删除与其他分栏冲突的标签。这些是 30 秒就能完成的调整,在非分层工作流里要重新生成。

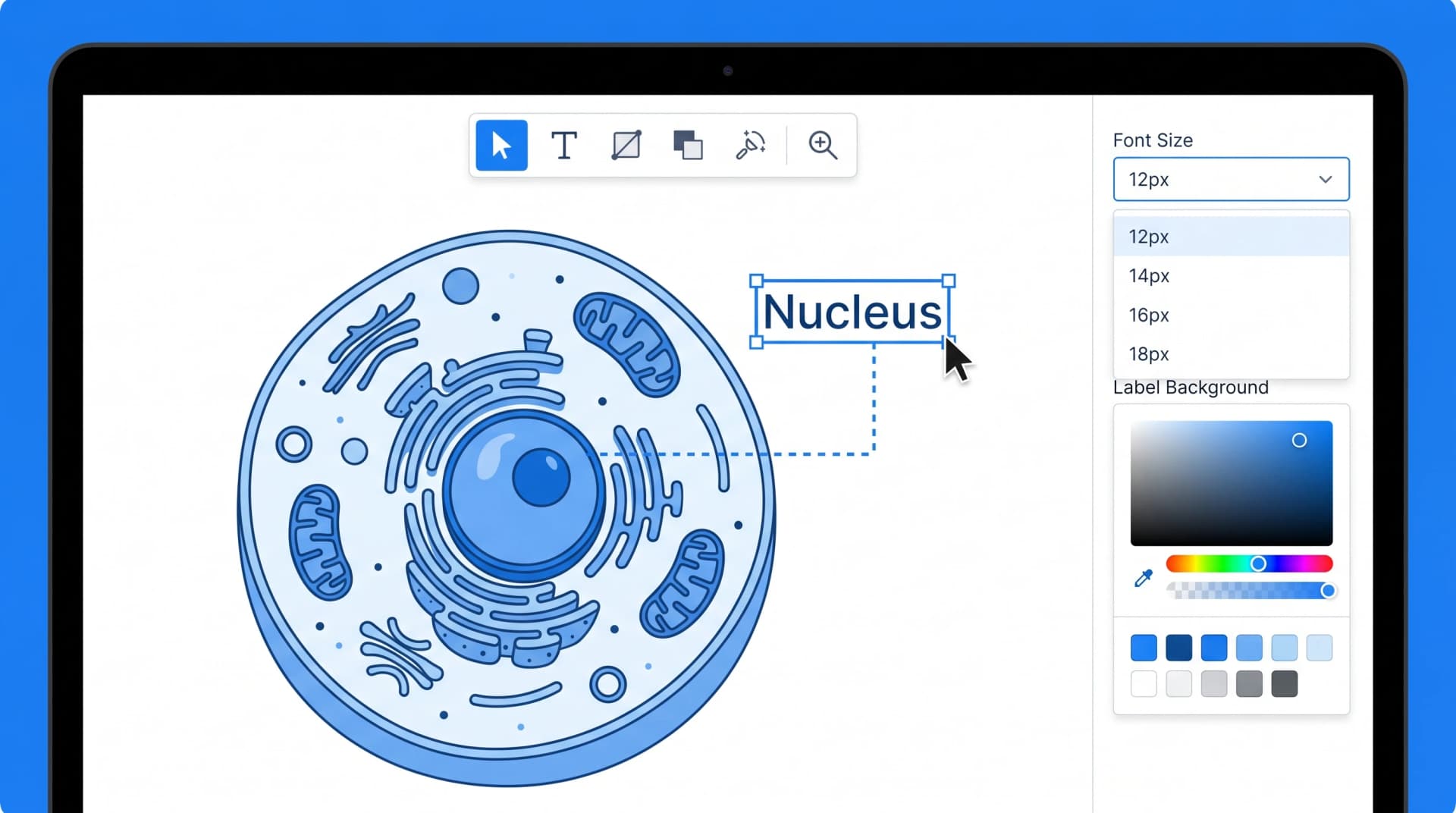

矢量画布模拟:可编辑的细胞图谱标签(图片由 SciFig 生成)
动物细胞 vs 植物细胞 vs 细菌:常见问题
写对比图的研究者经常需要植物细胞或细菌细胞与动物细胞并列。同样的 prompt 结构有效,只需调整细胞器列表。植物细胞 加上细胞壁、叶绿体、大型中央液泡;去掉中心粒和大多数溶酶体。细菌细胞 是原核的,结构更简单——无核、无膜包细胞器,但有环状 DNA 和散布在细胞质里的核糖体。
对需要把动物 / 植物 / 细菌三者并列的论文,分别生成每个,使用一致的 prompt(同风格、同视角、同背景),然后在
矢量画布 或你偏好的布局工具里组合。匹配的视觉风格让对比可读。论文整体插图布局的最佳实践见
How to Include Figures in a Research Paper 。

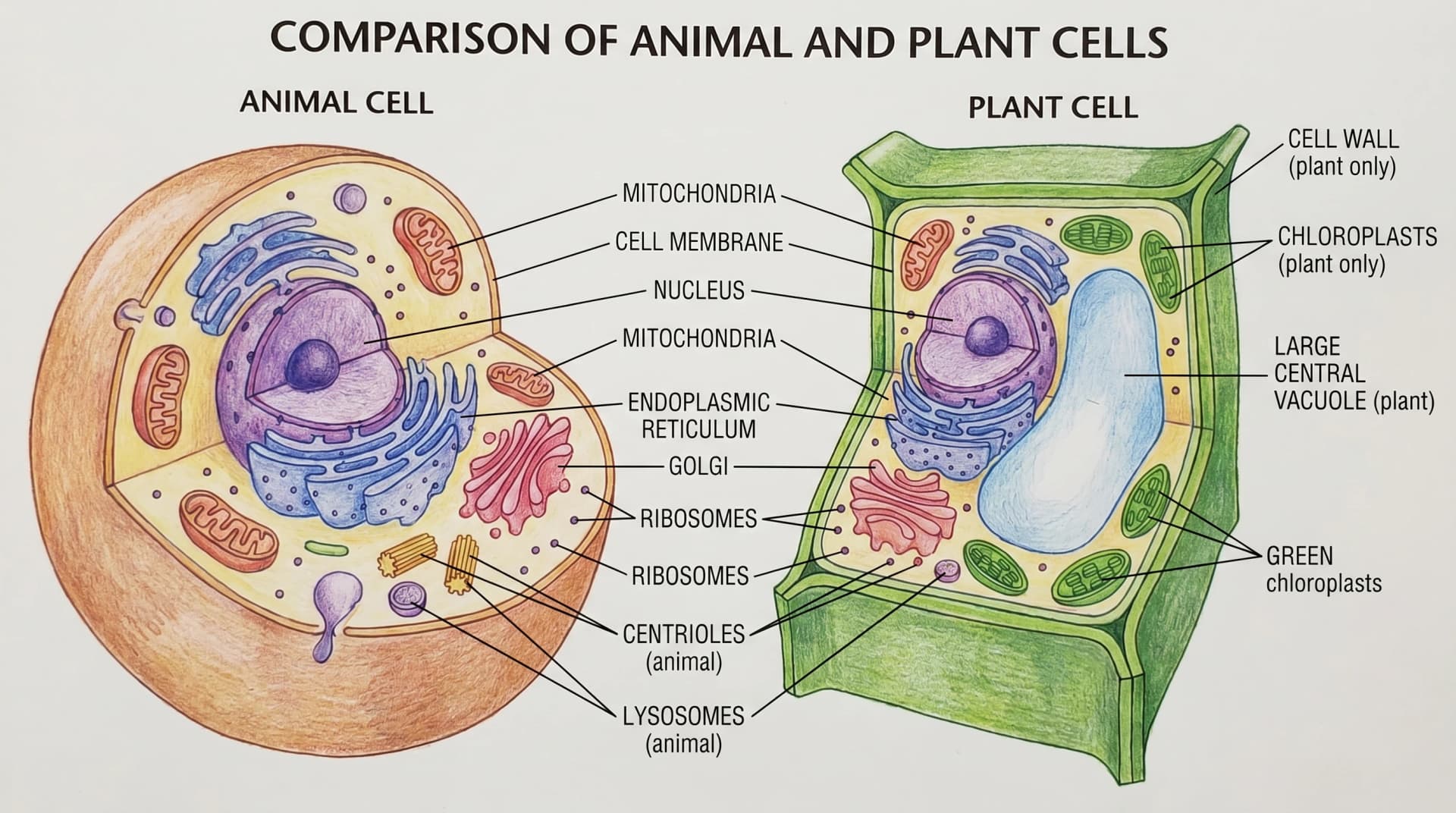

动物细胞 vs 植物细胞并列(图片由 SciFig 生成)
常见问题
动物细胞图谱在论文里做什么用? 动物细胞图谱建立细胞生物学、发育生物学、药理学和病理学讨论的视觉基线。在研究生级论文里作为引入图出现,在教科书里作为主图。SciFig AI 插图把生产时间从 3-4 小时的手绘缩短到约 10 分钟,标签还能在 SciFig 的矢量画布里编辑。
动物细胞图应选择哪些结构作为标签? 本例通用动物细胞图展示了 11 种标注结构。请根据细胞类型和图的用途选择标签。特化细胞的结构各不相同。例如,成熟哺乳动物红细胞没有细胞核和线粒体。应根据细胞类型调整图示,而不是把表中的每种结构都画进去。
用 AI 生成带标注的动物细胞图谱要多久? 在 SciFig AI 插图中,每次生成约 2–4 分钟,视模型、队列和图的复杂度而定。描述好细胞后,在 SciFig 的矢量画布中转为可编辑 SVG,逐个元素调整标签和版式。
AI 能准确表现动物细胞和植物细胞的差别吗? 能。在 SciFig AI 插图中,为植物细胞写明细胞壁、叶绿体和大型中央液泡,为细菌写明没有细胞核和膜包细胞器。各分图保持同一风格,再把每个分图转为可编辑 SVG 调整任意特征,最后组装成对比图。
期刊投稿应该导出什么格式? 按目标期刊要求的格式导出:在 SciFig 中把 AI Illustration 图片转为可编辑 SVG,在
矢量画布 中调整后,导出 SVG、PNG、JPG 或 PPTX。多面板排版可参考
论文配图指南 。
能在已发表论文里用 AI 生成的细胞图吗? 各期刊对 AI 生成图的政策不同,可以把目标期刊现行的 AI 图像与编辑批准要求作为参考。SciFig 的图可转为可编辑 SVG,每个元素都能调整到与内容一致;SciFig 还提供免费的一页式出版许可 PDF,可用于发表和商用。详见
期刊 AI 配图政策指南 。
怎么自定义标签和添加注释? 在 SciFig 中可以直接在结果上编辑文字,或在 Vector Canvas 中转为可编辑 SVG,移动标签、添加箭头和注释,并修改字体与颜色。
