Kostenlos Bode Diagramm erstellen
Geben Sie die Koeffizienten in absteigenden Potenzen von s ein, um ein Bode Diagramm erstellen zu können. SciFig berechnet den kontinuierlichen Frequenzgang auf einem logarithmischen Raster. Hz und rad/s verwenden dieselbe Übertragungsfunktion für Kurven und Exportdaten.
Starten Sie mit bis zu 150 kostenlosen Credits|Keine Kreditkarte erforderlich
Mit einer Einladung erhalten Sie am ersten Tag bis zu 350 kostenlose Credits.
Bode-Diagramm-Rechner
Geben Sie die Koeffizienten in absteigenden Potenzen von s, durch Kommas getrennt, ein. Berechnen Sie den Frequenzgang eines zeitkontinuierlichen SISO-Systems.
Verstärkungsdurchtrittsfrequenzen
Kein isolierter Durchtritt im gewählten Bereich
Phasendurchtrittsfrequenzen
Kein isolierter Durchtritt im gewählten Bereich
Durchtritte werden auf einem logarithmischen Frequenzraster interpoliert. Die Werte hängen vom gewählten Bereich ab; bei konstantem Verlauf, Nullantworten oder Singularitäten ist keine Reserve definiert.
Aktualisiert
Kostenlos Bode Diagramm erstellen— Vorlagen & Beispiele
Warum ein Bode-Diagramm verwenden

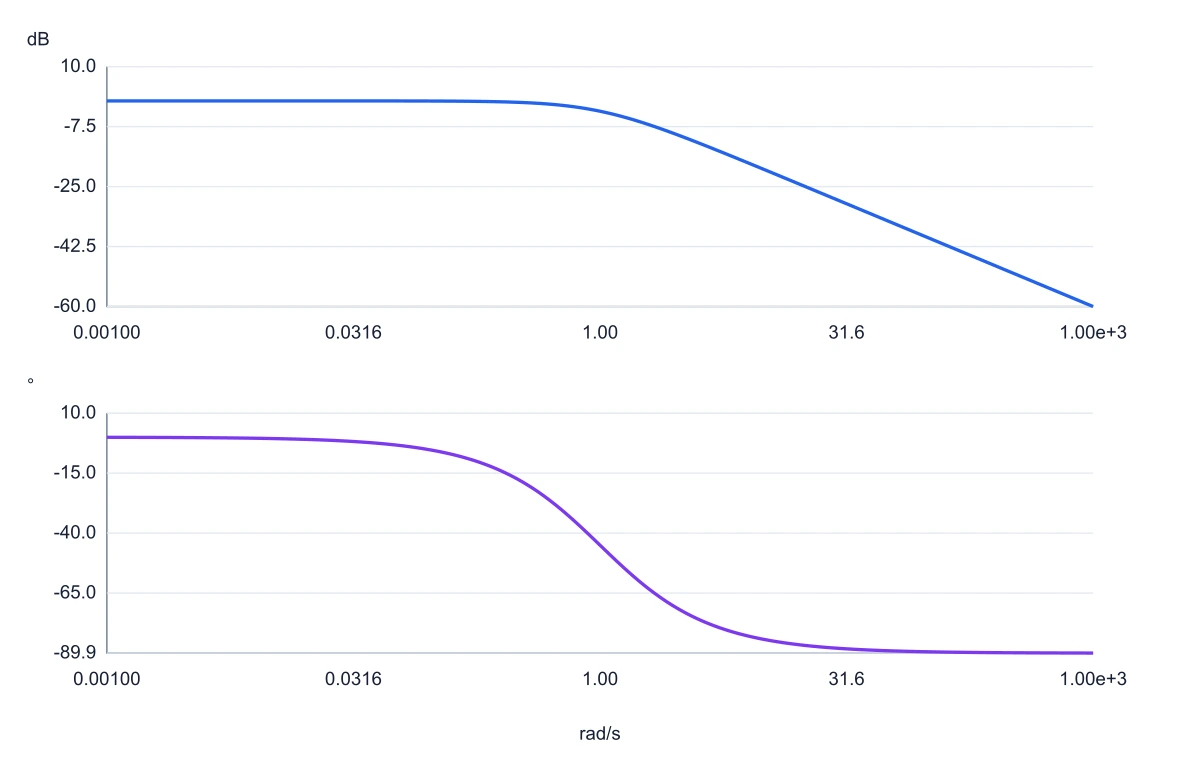

Betrag und Phase aus Koeffizienten berechnen
Geben Sie die Koeffizienten in absteigenden Potenzen von s ein, um ein Bode Diagramm erstellen zu können. SciFig berechnet den kontinuierlichen Frequenzgang auf einem logarithmischen Raster. Hz und rad/s verwenden dieselbe Übertragungsfunktion für Kurven und Exportdaten.

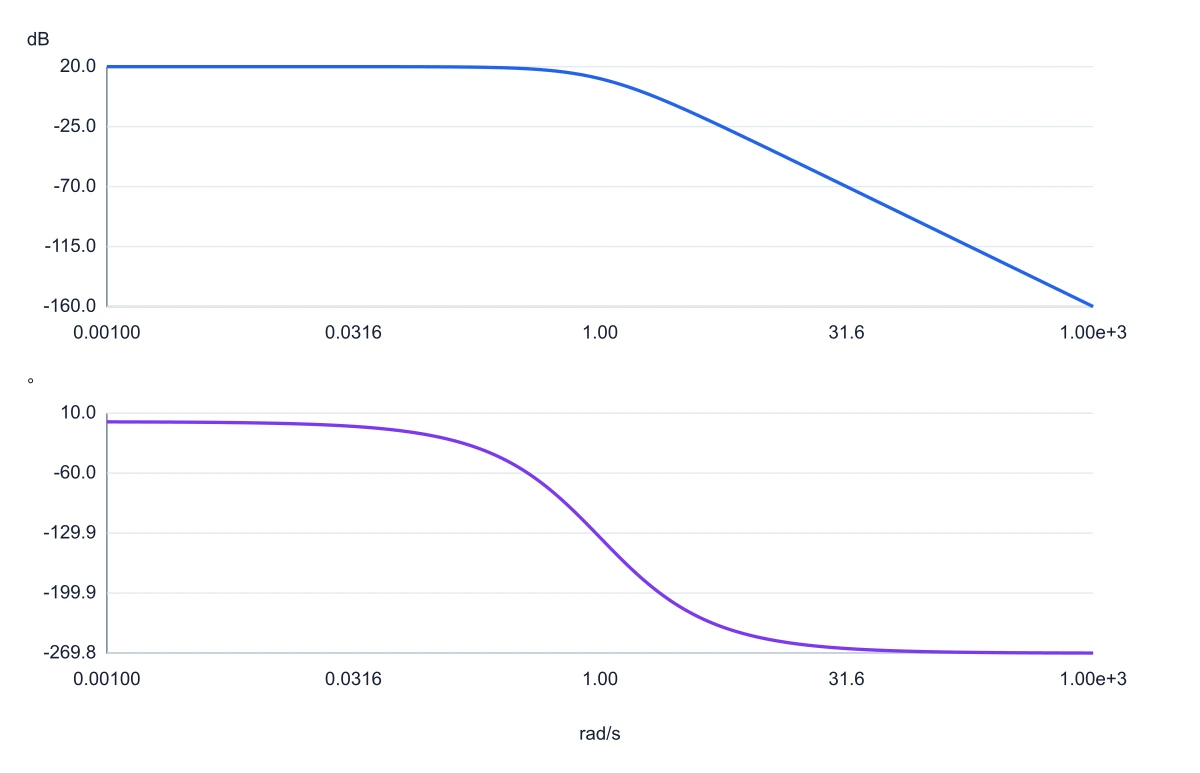

Durchtrittsfrequenzen ablesen
SciFig listet die isolierten Durchtritte im gewählten Bereich auf, einschließlich mehrfacher Durchtritte. Die zugehörigen Reserven stehen unter der Grafik. Fehlende Durchtritte oder Singularitäten werden nicht durch null ersetzt.
Kurven exportieren und Einstellungen aufbewahren
Laden Sie SVG zur Vektorbearbeitung, PNG für Berichte und CSV für Abtastwerte herunter. JSON bewahrt Koeffizienten und Bereich; das ursprüngliche AI-Eingabefeld bleibt verfügbar.
Bode-Diagramm — was ist das?
Ein Bode-Diagramm zeigt Verstärkung in Dezibel und Phase in Grad über einer logarithmischen Frequenzachse.
Ein Bode-Diagramm zeigt Verstärkung in Dezibel und Phase in Grad über einer logarithmischen Frequenzachse. SciFig berechnet beide Kurven aus den Koeffizienten einer zeitkontinuierlichen SISO-Übertragungsfunktion. Wählen Sie Bereich und Einheit, lesen Sie Durchtritte und definierte Reserven ab und exportieren Sie Kurven oder Daten. Das ursprüngliche KI-Eingabefeld bleibt für erklärende Abbildungen verfügbar.
Warum ein Bode-Diagramm verwenden
- Verstärkung und Phase untersuchen
- Berichte über Regelung und Elektronik vorbereiten
- Einen großen Frequenzbereich darstellen
- Einfluss von Polen und Nullstellen beobachten
- Beide Teile des Frequenzgangs vergleichen
- Technische Artikel und Lehrmaterial illustrieren
Bestandteile des Diagramms
- Betrag: Dezibel über Frequenz
- Phase: Winkel über Frequenz
- Eckfrequenzen: Änderungen der Steigung
- Verstärkungsdurchtritt: 0 dB
- Phasenreserve am Verstärkungsdurchtritt
- Verstärkungsreserve am Phasendurchtritt
Anwendungsgebiete
- Frequenzganganalyse von Regelungen
- Filter- und Verstärkerentwurf
- Signalverarbeitung
- Mechanische Schwingungen und Dynamik
- Leistungselektronik
- Robotik und Servosysteme
Bode-Diagramm erstellen — so geht’s
Bode-Diagramm beschreiben
Sag SciFig in normaler Sprache, was gezeichnet werden soll — Designwerkzeuge brauchst du nicht.
Mit SciFig generieren
In Sekunden erhalten Sie eine saubere, publikationsreife Abbildung, die Ihrer Beschreibung entspricht.
Bearbeiten & exportieren
Vektorisieren Sie sie in bearbeitbares SVG, ändern Sie sämtliche Beschriftungen und exportieren Sie für Fachartikel, Poster oder Folien.
Kostenlos Bode Diagramm erstellen — Häufige Fragen
Häufige Fragen: Kostenlos Bode Diagramm erstellen
