PRISMA-Flussdiagramm kostenlos erstellen

Ein PRISMA-Flussdiagramm zeigt die Studienauswahl eines systematischen Reviews oder einer Metaanalyse: Identifikation der Treffer in Datenbanken und Registern, Screening von Titeln und Abstracts, Prüfung der Volltexte und endgültiger Einschluss in die Synthese. PRISMA steht für Preferred Reporting Items for Systematic Reviews and Meta-Analyses, und die meisten Fachzeitschriften, die solche Studien veröffentlichen, verlangen das Diagramm vor der Annahme. Der PRISMA-Diagrammgenerator von SciFig erstellt beschriftete Felder aus Ihren Screening-Zahlen und Ausschlussgründen, und SciFig FlowChart hält jedes Feld und jede Zahl bearbeitbar, sodass das Diagramm der Vorlage Ihres Reviews entspricht.

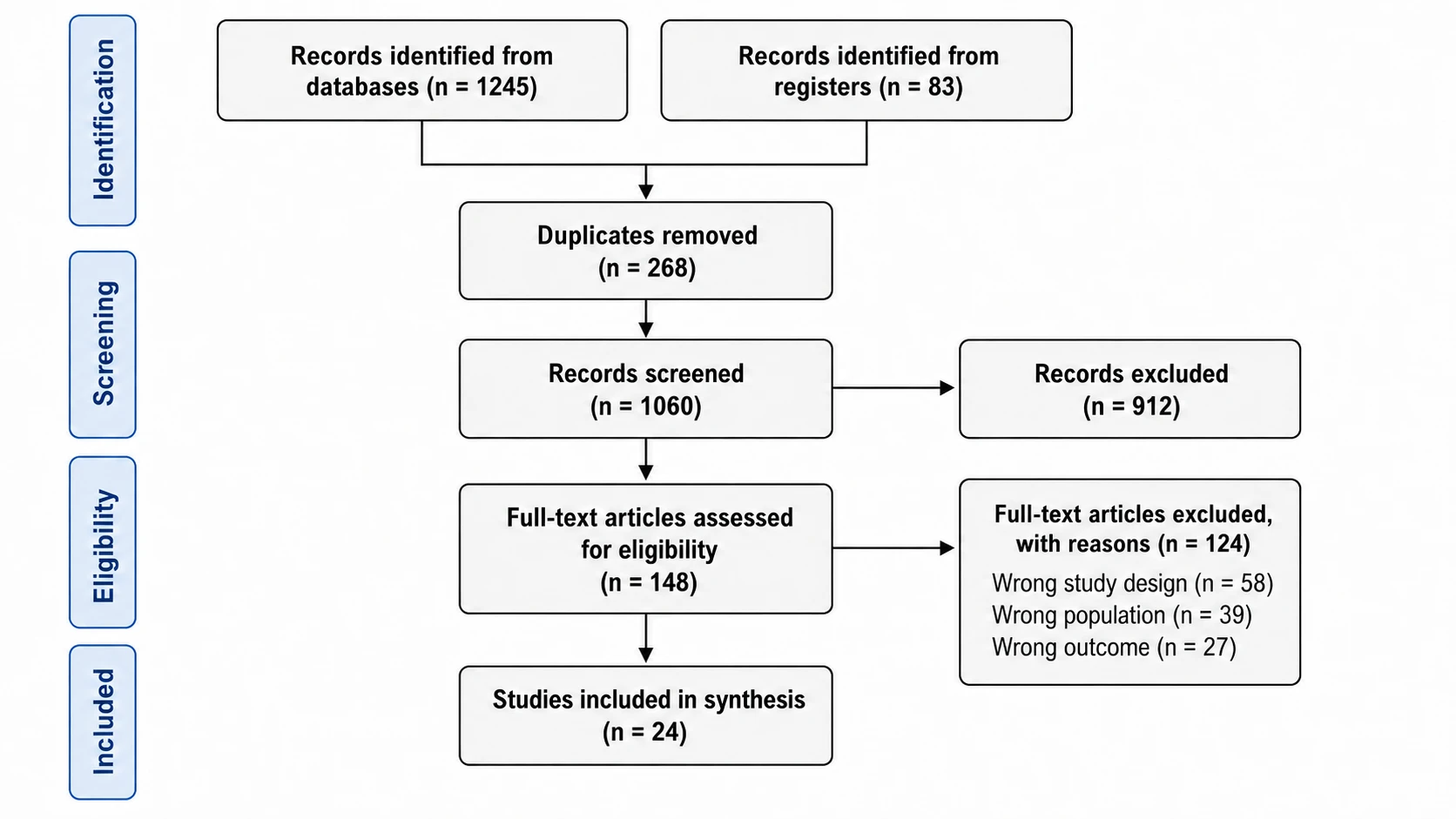

Das PRISMA-2009-Diagramm zeigte die Studienauswahl in einer einfacheren Struktur. PRISMA 2020 bietet Vorlagen für neue und aktualisierte Reviews: Datenbanken und Register bilden einen gemeinsamen Suchzweig, weitere Methoden wie Zitationssuche, Websites oder Fachkontakte bei Bedarf einen separaten Zweig. Die Vorlagen unterscheiden Treffer, Berichte und Studien sowie nicht beschaffbare Berichte und nach Prüfung ausgeschlossene Berichte. Beschreiben Sie Ihre Suchquellen und Screening-Zahlen in SciFig und gleichen Sie das erzeugte Diagramm mit der passenden PRISMA-2020-Vorlage ab.

Tragen Sie für jedes relevante Feld eine Zahl ein: Treffer aus Datenbanken und Registern, entfernte Duplikate und andere vor dem Screening entfernte Treffer, geprüfte Titel und Abstracts sowie dabei ausgeschlossene Treffer. Unterscheiden Sie anschließend Berichte, deren Volltext beschafft werden sollte, nicht beschaffbare Berichte, auf Eignung geprüfte Berichte und nach Prüfung ausgeschlossene Berichte mit konkreten Gründen. Geben Sie zum Schluss die eingeschlossenen Studien und die zugehörigen Berichte an; zu einer Studie können mehrere Berichte gehören. Übergeben Sie diese Zahlen an den PRISMA-Flussdiagramm-Generator von SciFig: SciFig FlowChart übernimmt jede Zahl aus Ihrer Beschreibung, und Sie können jede Zahl direkt im nativen SVG bearbeiten. Achten Sie darauf, dass die Summen über alle Stufen aufgehen.

Neben der Volltextprüfung steht ein Feld mit den wichtigsten Gründen, aus denen geprüfte Volltextberichte ausgeschlossen wurden, jeweils mit Anzahl. Beispiele sind ein unpassendes Studiendesign, eine ungeeignete Population oder Vergleichsgruppe. Geben Sie in SciFig jeden Grund mit seiner Zahl an, etwa „unpassendes Studiendesign: 12, ungeeignete Population: 4“. Nicht beschaffbare Berichte gehören in das eigene Feld für nicht beschaffte Berichte, nicht zu den nach der Eignungsprüfung ausgeschlossenen Berichten. Jedes Feld und jede Zahl bleibt vor dem Export bearbeitbar.

Mit dem PRISMA-Flussdiagramm-Generator von SciFig erstellen Sie Diagramme zur Studienauswahl für verschiedene Review-Arten. PRISMA 2020 richtet sich vor allem an systematische Reviews; für Scoping Reviews gilt die Erweiterung PRISMA-ScR, andere Review-Arten können eigene Berichtsanforderungen haben. Wählen Sie die passende Leitlinie oder Erweiterung und geben Sie Suchquellen und Screening-Zahlen an; SciFig FlowChart baut die Struktur auf, und Sie können jede Beschriftung, jedes Feld und jeden Begriff im nativen SVG an die zugehörige Vorlage anpassen.

Viele Fachzeitschriften für systematische Reviews und Metaanalysen verlangen ein PRISMA-Flussdiagramm, etwa The BMJ, JAMA, The Lancet, PLOS Medicine und Systematic Reviews; prüfen Sie die aktuellen Autorenhinweise Ihrer Zielzeitschrift. Punkt 16a der PRISMA-2020-Checkliste verlangt, die Ergebnisse von Suche und Auswahl zu beschreiben, idealerweise mit einem Flussdiagramm. Der PRISMA-Flussdiagramm-Generator von SciFig macht daraus ein bearbeitbares Flussdiagramm für systematische Reviews, das Sie an die geltende Berichtsleitlinie und die Anforderungen der Zeitschrift anpassen können, bevor Sie es in Ihr Manuskript aufnehmen. Für Scoping Reviews und andere Review-Arten nutzen Sie die passende Erweiterung und Terminologie.

Achten Sie auf gleichmäßige Abstände, einheitliche Feldbreiten, sparsame Farben und gut lesbare Ausschlussgründe. SciFig erstellt einen ersten Diagrammentwurf, den Sie gezielt überarbeiten können. Prüfen Sie neben der Gestaltung vor allem, ob die Zahlen und Übergänge den tatsächlichen Auswahlprozess korrekt abbilden.
