Kostenlose Farbpalette für wissenschaftliche Diagramme

Drei Kriterien müssen zusammenkommen: Die Farben müssen wahrnehmbar verschieden sein, damit Datenreihen auseinanderzuhalten sind; sie müssen in Graustufen unterscheidbar bleiben, weil gedruckt wird; und sie müssen für Leserinnen und Leser mit Farbsehschwäche zugänglich sein. Die farbenblindsicheren Farbpaletten für Diagramme in SciFig — Okabe–Ito, Wong sowie die Sätze „bright“ und „muted“ von Paul Tol — sind so ausgelegt, dass die Farben bei den häufigen Farbsehschwächen unterscheidbar bleiben.

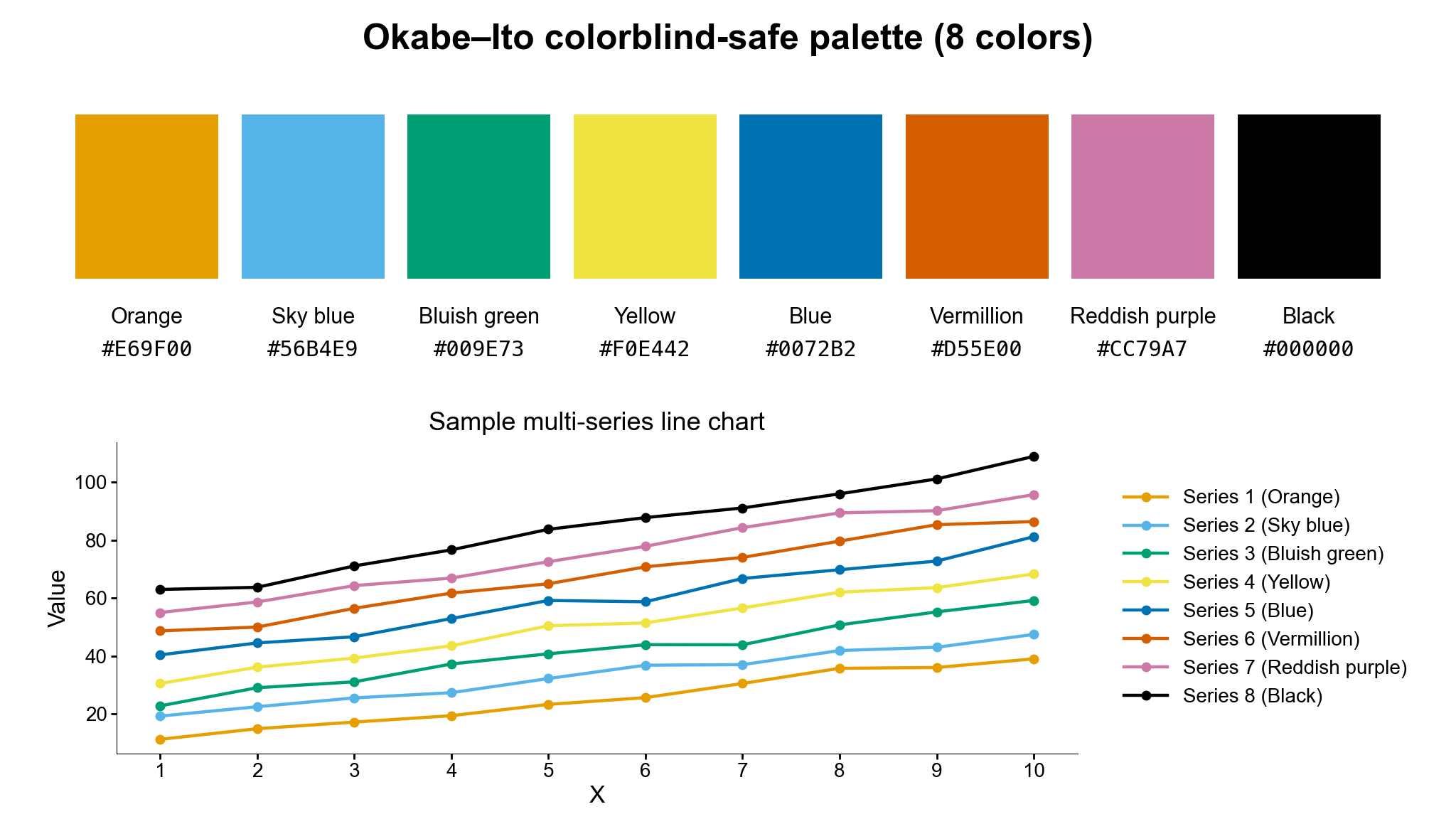

Wählen Sie eine farbenblindsichere Palette, die mindestens so viele Farben hat, wie Sie Kategorien unterscheiden müssen. SciFig bietet bewährte farbenblindsichere Paletten — Okabe–Ito, Wong sowie die Sätze „bright“ und „muted“ von Paul Tol —, die so ausgelegt sind, dass die Farben bei den häufigen Rot-Grün-Farbsehschwächen unterscheidbar bleiben. Sie erhalten den Hex-Code jeder Farbe.

Die Abbildungsrichtlinien von Nature verlangen eine barrierefreie Farbpalette und raten von Farbkombinationen ab, die Menschen mit Farbenblindheit nicht unterscheiden können; als Beispiel nennen sie die Wong-Palette. SciFig bietet die farbenblindsicheren Paletten Wong und Okabe–Ito sowie eine Palette im Nature-Stil, inspiriert von Abbildungen in Nature-Zeitschriften: #E64B35, #4DBBD5, #00A087, #3C5488, #F39B7F, #8491B4, #91D1C2, #DC0000, #7E6148 und #B09C85. Für farbenblindsichere Abbildungen wählen Sie Wong oder Okabe–Ito.

Die häufigste Farbsehschwäche ist die vererbte Rot-Grün-Sehschwäche: Bei Menschen nordeuropäischer Herkunft betrifft sie etwa 8 % der Männer und 0,5 % der Frauen. Eine farbenblindsichere Palette vermeidet Rot-Grün-Kombinationen, die bei Deuteranopie und Protanopie nicht auseinanderzuhalten sind. Wer eine farbenblindsichere Farbpalette für Diagramme verwendet, sorgt dafür, dass die eigenen Daten von möglichst vielen gelesen werden können.

Für kategoriale Daten sind vier bis acht Farben am wirksamsten; ab etwa acht Kategorien können Lesende die Reihen selbst bei optimaler Palette nicht mehr zuverlässig auseinanderhalten. Die farbenblindsicheren Paletten von SciFig umfassen sieben bis neun Farben; bei mehr Kategorien kombinieren Sie Farbe mit weiteren visuellen Kodierungen — etwa Form oder Muster.

SciFig liefert zu jeder Farbe den Hex-Code, den Sie direkt in Ihr Zeichen- oder Auswertungsprogramm einsetzen: in den SciFig-Editor ebenso wie in Origin, MATLAB, R mit ggplot2, Python mit matplotlib oder Illustrator — überall, wo Hex-Werte akzeptiert werden. Die Farben stehen in der Reihenfolge der Palette, sodass Sie sie ab der ersten Farbe den Datenreihen zuordnen können. Bei Schemazeichnungen statt Datendiagrammen — Signalwege, Mechanismen, Aufbauskizzen — geben Sie die auffälligsten Farben den Elementen, die zuerst wahrgenommen werden sollen, und lassen den Rest für die Hintergrundstruktur. Das Werkzeug unter dem Eingabefeld zeigt die Katalogpaletten und kopiert ausgewählte Hex-Farbwerte oder Code für Python, R und CSS. Speichern Sie die Einstellungen als JSON und exportieren Sie die Vorschau als SVG oder PNG.
