AAIC 2026 Amyloid-Tau 메커니즘 일러스트 가이드

AAIC 업로드 마감 8일 전, amyloid-tau 메커니즘 도형이 당신과 싸우고 있습니다. APP processing 패널은 α-secretase가 Aβ로 흘러 들어가는 것을 보여줍니다 — α-secretase가 하는 일의 정반대. Tau tangles는 extracellular 공간에 떠 있는데, NFT는 뉴런 안에 삽니다. Lecanemab 화살표는 dense plaque core를 가리키지만, lecanemab은 soluble protofibrils에 결합합니다. 네 번 다시 시도했고, 각 버전은 한 오류를 다른 오류와 맞바꿉니다. 30년 동안 이 다이어그램을 읽어온 심사위원은 5초 안에 잘못된 세포 생물학을 잡아냅니다.

이것이 AAIC 2026 메커니즘 도형 문제입니다. Amyloid와 tau 병리는 가장 많이 제출되는 Basic Science 주제이며, disease-modifying therapy 클래스 — lecanemab과 donanemab — 는 Drug Development를 닻 내립니다. 표준 경로 지도는 Selkoe, Hardy, Braak, Iqbal이 깔았으며, 모든 알츠하이머 연구자는 이를 작업 기억에 담고 있습니다. 잘못된 화살표 방향이나 잘못된 compartment의 tangle은 심사위원에게 기저 생물학이 이해되지 않았음을 말해줍니다. 이 가이드는 4단계 Aβ 응집 cascade, APP processing의 α/β/γ 논리, tau hyperphosphorylation과 NFT 형성, 현대 amyloid cascade, anti-amyloid MOA, anti-tau 치료, 그리고 Illustrator 오후를 단일 SciFig 세션으로 압축하는 AI 보조 워크플로를 다룹니다.

투명성 안내: 본 글의 일러스트는 SciFig AI로 생성되었으며 과학적 정확성에 대해 저자가 검토했습니다. 인용된 주장은 동료 심사 자료, FDA 승인 서한, NIA 교육 자료로 연결됩니다.

1. 왜 Amyloid-Tau 다이어그램이 모든 알츠하이머 포스터를 닻 내리는가

AAIC 포스터의 경우, 거의 모든 Basic Science 제출에는 분야의 나머지와 올바르게 맞물리는 적어도 하나의 amyloid-tau 도형이 필요합니다. 올바른 도형은 amyloidogenic APP processing을 통해 생성된 Aβ가 4 표준 단계를 거쳐 응집하고, 하류의 tau hyperphosphorylation, NFT 형성, synaptic loss, 인지 저하를 촉발하며 — 영상과 CSF 청중을 위한 바이오마커 호출이 있는 것을 보여줍니다. 잘못된 도형은 그 시퀀스의 어디서든 사슬을 끊으며, 포스터의 기계론적 이야기가 무너집니다.

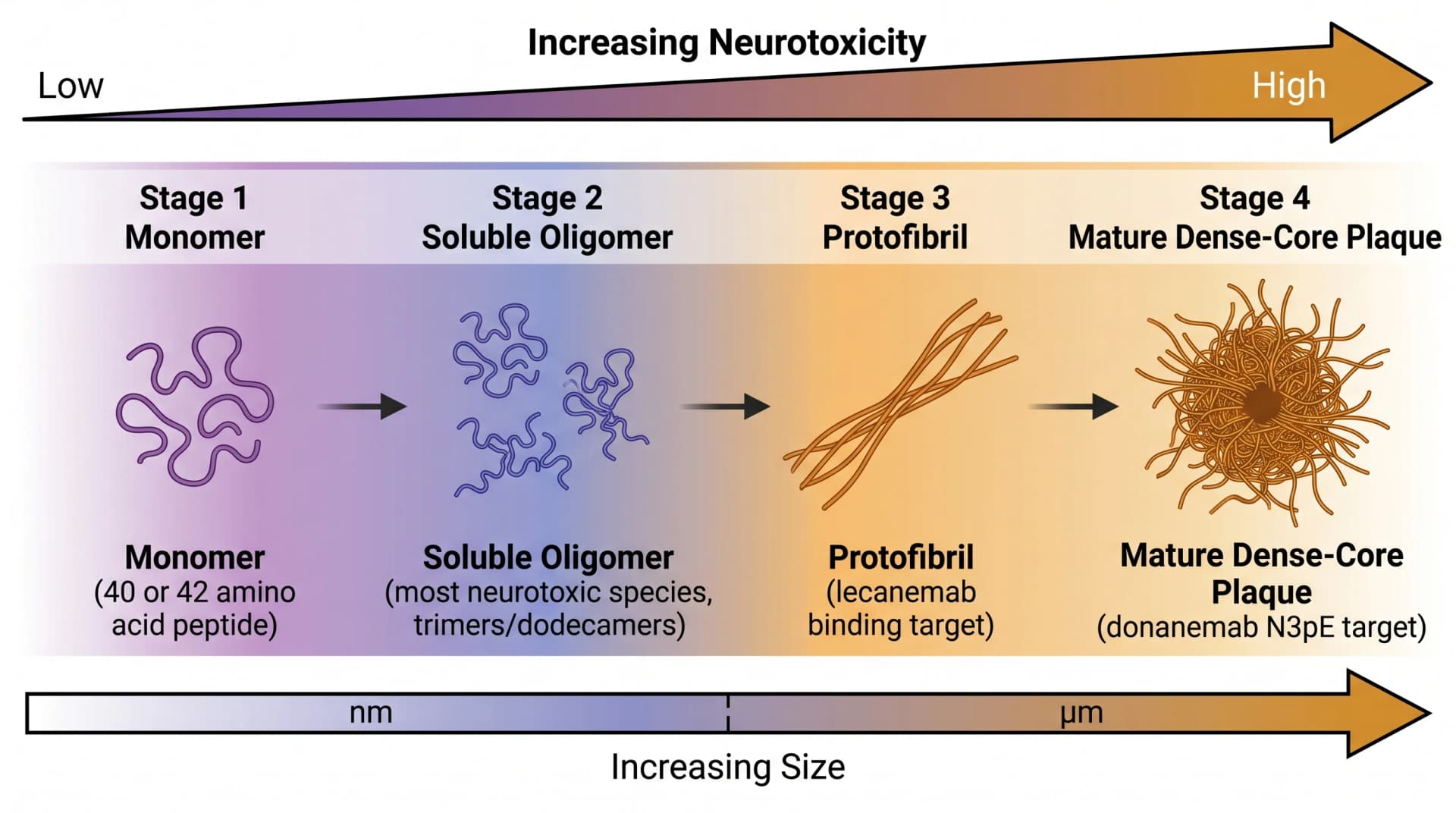

2. Amyloid-Beta Plaque 도형의 해부: 4 응집 단계

4단계 응집 cascade는 분야에서 가장 잘못 세어지는 도형입니다. 일반 이미지 모델은 일상적으로 2단계 또는 3단계 cascade를 만들어내며, protofibril과 plaque을 혼동하거나 soluble oligomer를 monomer로 합쳐 버립니다. 표준 시퀀스는 정확히 네 단계이며, 각각은 어느 치료가 어느 종을 표적하는지 결정하는 별개의 생물학적 정체성을 갖습니다.

1. Monomer — 단일 Aβ 펩타이드, 40 또는 42 아미노산 길이. Aβ40은 건강한 뇌에서 우세하며(대략 Aβ42 대비 9:1 비율), Aβ42는 응집 성향이 더 강하고 알츠하이머에서 우선적으로 축적됩니다.
2. Soluble oligomer — Aβ 펩타이드가 trimers, dodecamers (Aβ*56 종) 및 다른 작은 soluble 응집체로 조립됩니다. 이 종이 가장 synaptotoxic하다는 것은 확립되어 있습니다 — Lesné et al. 2006 (Accessed 2026-05-22)(2026-05-22 접속)은 Aβ*56 단독으로 transgenic 쥐에서 기억을 손상시켰음을 보여줬습니다.
3. Protofibril — 선형, β-sheet가 풍부한 fibrillar 응집체로 soluble하지만 명확한 filamentous 구조를 보입니다. 이것이 lecanemab이 결합하는 종입니다.
4. Mature dense-core plaque — 조직학에서 보이는 불용성 fibrillar 침착. Core는 donanemab이 표적하는 N-terminally 절단된 pyroglutamate-변형 Aβ epitope (Aβ-N3pE)를 보유합니다.

Soluble-oligomer 중간체 없이 "monomer → plaque"만 그리는 포스터는 저자가 synaptotoxicity 문헌과 교류하지 않았음을 신호합니다.

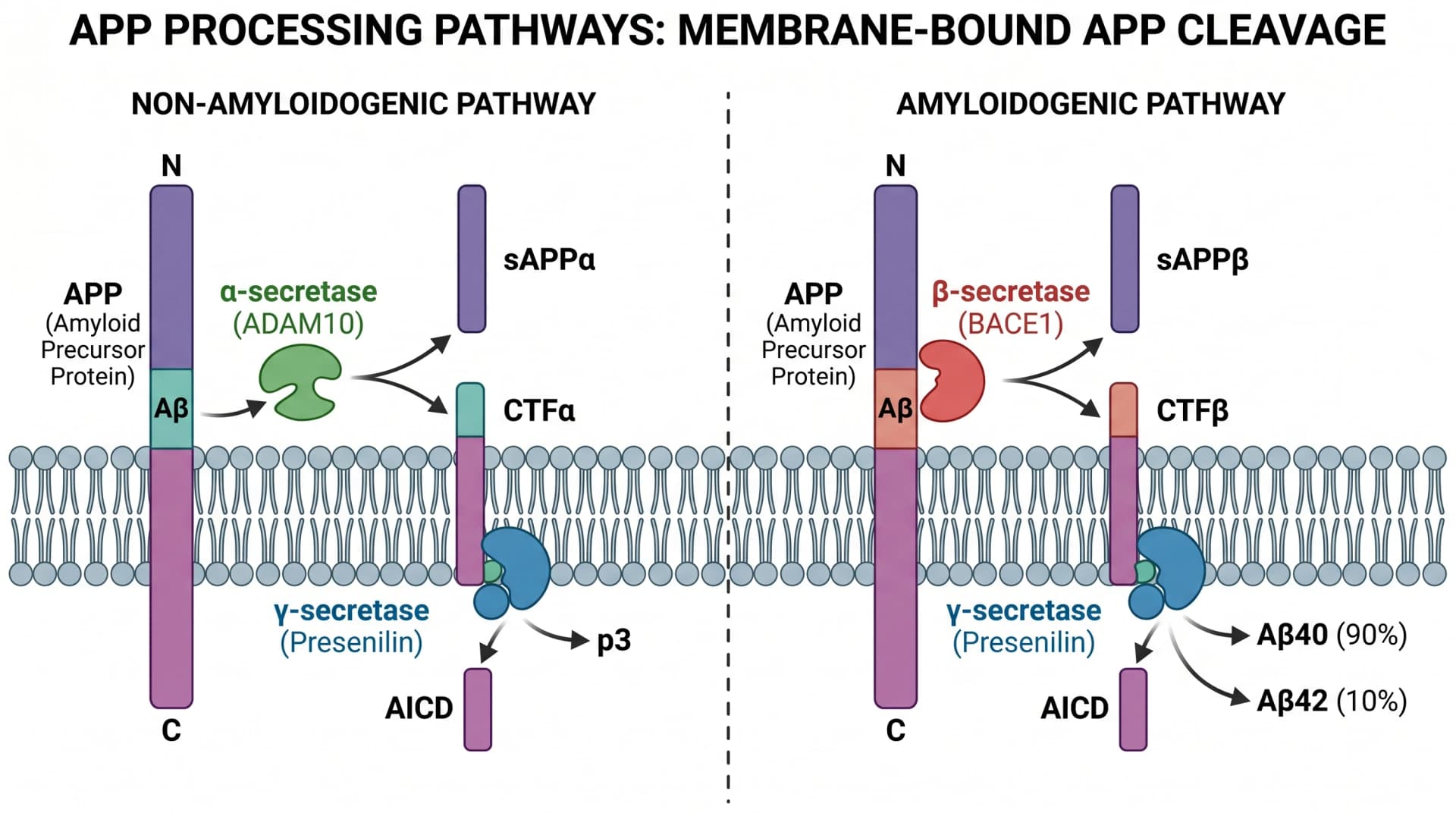

3. APP Processing 경로: α vs β vs γ Secretase

APP processing은 AI 생성 도형이 가장 화려하게 실패하는 곳입니다. 경로에는 두 갈래가 있으며, α 대 β의 방향성이 Aβ가 전혀 생성되는지 여부를 결정합니다.

가장 중요한 단일 시각적 결정은 각 효소가 패널의 어느 쪽에 나타나는가입니다. α-secretase는 왼쪽에 보호 갈래로, β와 γ는 오른쪽에 amyloidogenic 갈래로 — 그 배열은 모든 리뷰 기사에 부합하며 심사위원이 도형을 몇 초 안에 파싱할 수 있게 합니다. α-secretase를 amyloidogenic 경로의 첫 단계로 그리면, 나머지 아트워크가 아무리 깔끔해도 심사위원의 신뢰가 무너집니다.

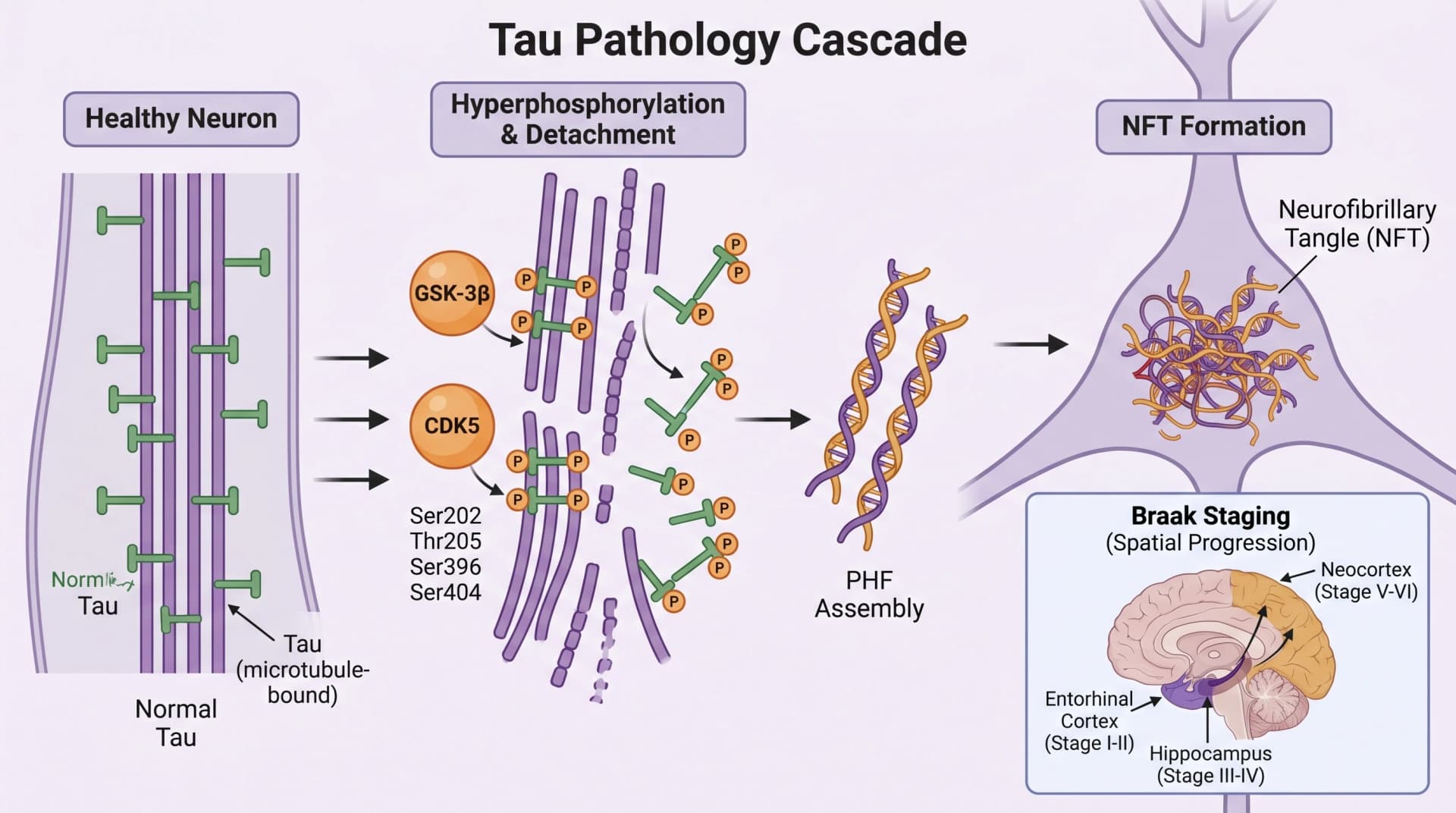

4. Tau 병리: Soluble Tau에서 Neurofibrillary Tangles까지

Tau 병리는 뉴런 안에서 전개됩니다 — amyloid-tau 도형에서 가장 자주 잘못 그려지는 측면. 일반 이미지 모델은 일상적으로 NFT를 plaque 옆 extracellular 공간에 둡니다. 심사위원은 이를 5초 안에 잡아냅니다.

협상 불가 정확성 점검: 인산화 화살표는 kinase에서 tau로 가리키고(kinase는 더하고, phosphatase는 제거), 건강 상태에서 tau는 microtubules에 부착되고 질병에서 분리되며, PHFs와 NFTs는 neuronal cytoplasm 안에, 결코 extracellular가 아닙니다.

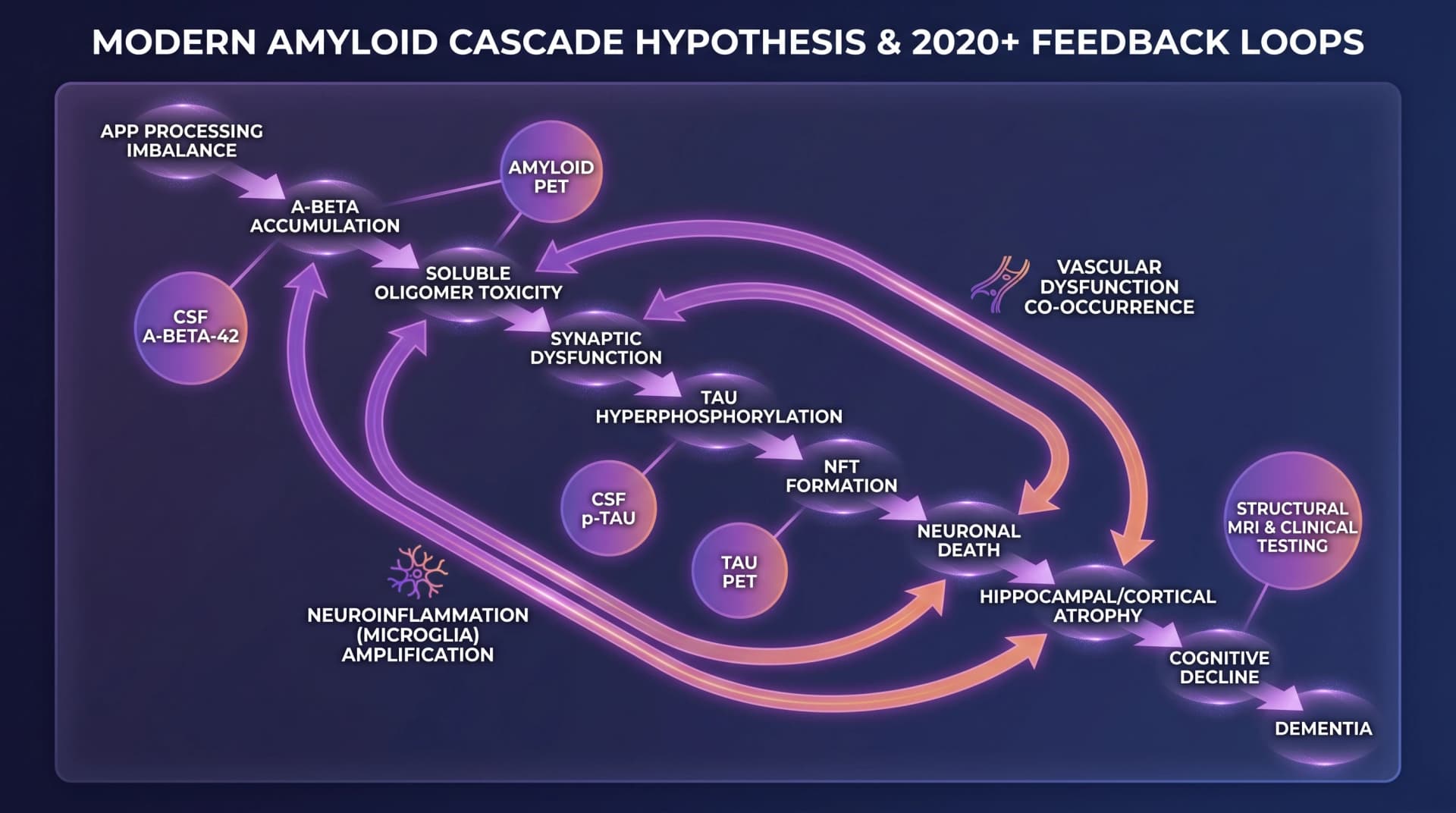

5. Amyloid Cascade 가설 시각화

표준 사슬: APP processing 불균형이 과잉 Aβ를 생성 → Aβ가 4단계를 거쳐 응집 → soluble oligomers가 synaptic dysfunction을 추진 → Aβ 하류의 tau hyperphosphorylation → NFT 형성 → neuronal death → hippocampal/cortical atrophy → 인지 저하 → 치매.

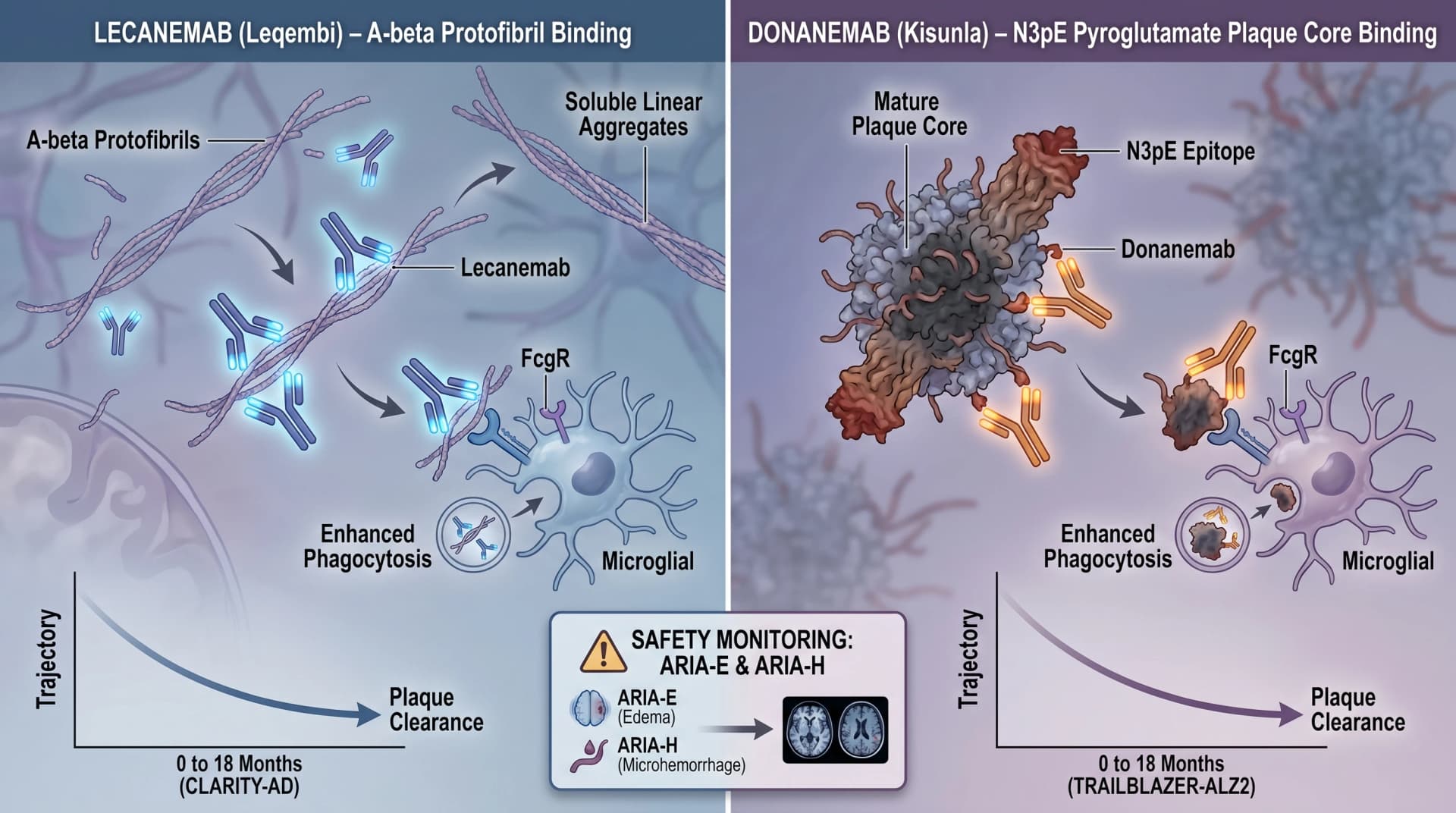

6. Anti-Amyloid 항체 (Lecanemab과 Donanemab) 메커니즘

Anti-amyloid 항체는 AAIC 2026 사이클의 가장 많이 리뷰되는 주제이며, side-by-side MOA 도형은 disease-modifying therapy 포스터에 둘 수 있는 가장 가치 있는 도형 중 하나입니다.

두 항체는 표적 결합 후 하류 메커니즘을 공유합니다: Fc domain이 microglial Fcγ receptors와 결합하고, microglia가 항체에 결합된 Aβ를 phagocytose하며, amyloid PET의 plaque burden이 12-18개월에 걸쳐 상당히 감소합니다. 그들이 제거하는 어떤 Aβ 종인지 다릅니다 — lecanemab은 plaque 형성의 상류에서 soluble protofibril pool을 고갈시키고, donanemab은 이미 형성된 plaque cores를 벗겨냅니다.

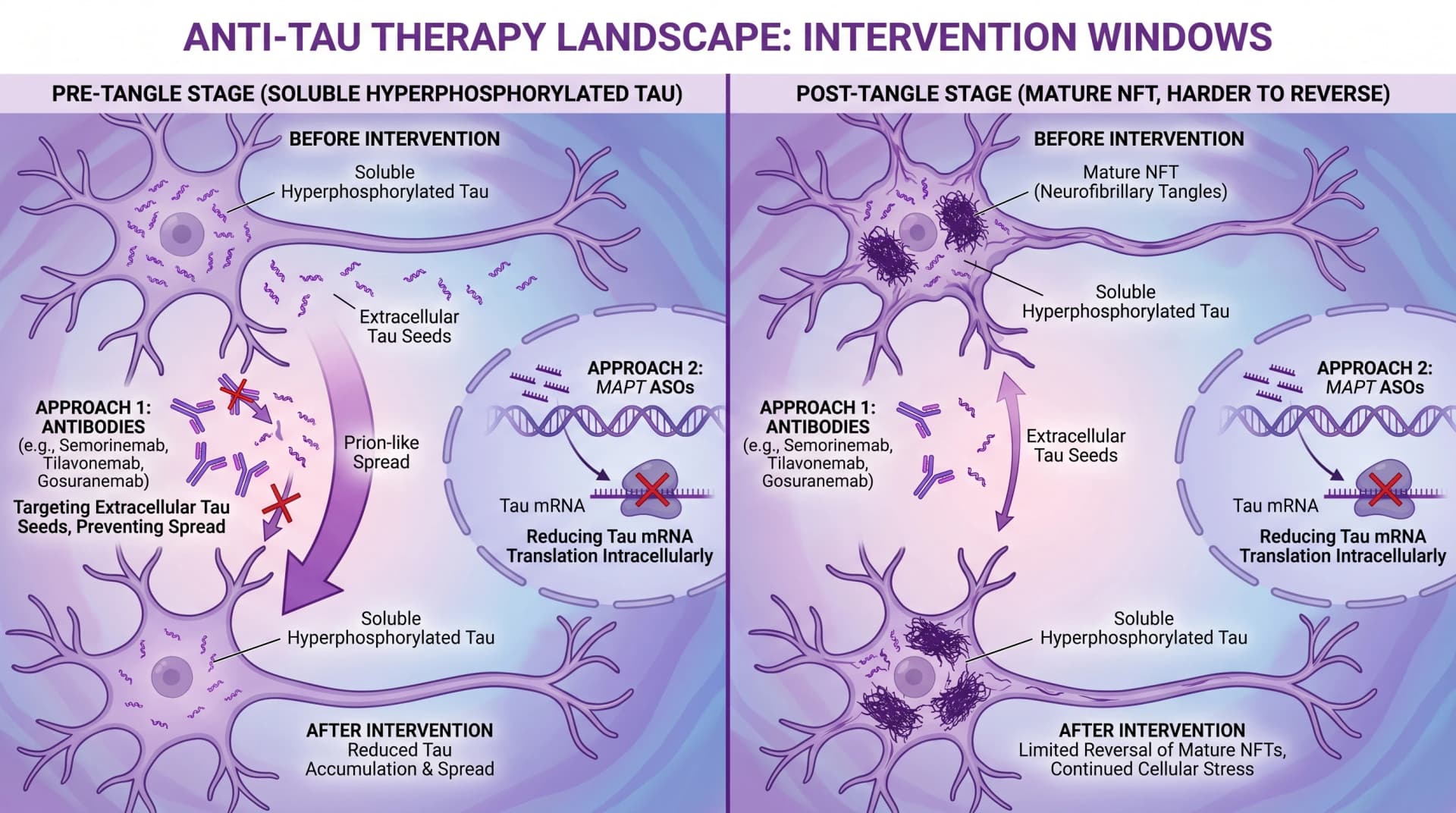

7. Anti-Tau 치료: 항체와 ASO 접근법

Anti-tau 치료제는 임상적으로 anti-amyloid보다 뒤처져 있지만 AAIC 2026 Drug Development 파이프라인의 상당 부분을 차지합니다. 도형 디자인 문제는 두 가지입니다: extracellular 대 intracellular 표적화 전략 보여주기, 그리고 pre-tangle 대 post-tangle 중재 윈도우 보여주기.

Pre-tangle 대 post-tangle 구분이 도형이 가장 전달해야 할 것입니다. Pre-tangle 질병 — soluble hyperphosphorylated tau, mature NFTs 거의 없음 — 은 항체와 ASO 전략 모두가 기계론적으로 타당한 채로 남는 중재 윈도우입니다. Post-tangle 질병(확립된 intraneuronal NFTs)은 역전하기 훨씬 어렵고, 현재 시험은 pre-tangle 윈도우를 풍부하게 하기 위해 tau PET burden으로 점점 더 계층화합니다.

8. 프롬프트에서 출판 등급까지: Amyloid-Tau 메커니즘 다이어그램을 위한 SciFig 워크플로

당신은 APP processing 패널을 초안 작성 중입니다. 일반 이미지 모델에게 "α, β, γ secretase에 의한 APP cleavage 보여줘"라고 요청합니다. 모델은 α-secretase가 amyloidogenic 경로의 첫 단계로 가리키는 패널을 만들어냅니다. 리뷰 기사를 읽어본 사람은 5초 안에 오류를 잡아냅니다 — α-secretase는 non-amyloidogenic 효소로, Aβ 도메인 안에서 절단하여 Aβ가 방출되는 것을 방지합니다. 그 한 화살표가 잘못된 채로, 도형 나머지에 대한 심사위원의 신뢰가 무너집니다. 다시 시도합니다. 다음 버전은 CTFβ를 잘못 라벨합니다. 다시 시도합니다. γ-secretase가 extracellular로 그려집니다. 도형은 매번 다른 곳에서 잘못된 채로 남습니다.

이것은 단일 도구 실패가 아닙니다. 복잡한 메커니즘 다이어그램에 대한 생성 AI의 기술적 상태입니다. 훈련 코퍼스는 신중하게 정리된 교과서 다이어그램보다 대중적으로 묘사된 메커니즘 쪽으로 기울고; 모델은 신경과학자들이 사용하는 분자 문법을 중심으로 구축되지 않으며; secretase 방향성, kinase 대 phosphatase 활성, intracellular 대 extracellular compartments, Aβ 응집 단계는 모두 모델이 syntactically 유효한 잘못된 답을 만들어내는 결정들입니다. 메커니즘 작업에서 99% 정확은 0%와 같습니다 — 하나의 뒤집힌 화살표가 심사위원에게 기저 생물학이 이해되지 않았음을 말합니다.

SciFig는 정확히 이 격차를 위해 구축되었습니다. 최고 수준의 이미지 생성 모델이 첫 패스를 고충실도 시작점으로 가져옵니다 — 4단계 cascade, APP 분기 논리, tau 인산화 지도, lecanemab 대 donanemab side-by-side — 대부분이 초안 1에서 토폴로지적으로 올바릅니다. 가장 중요한 정밀 세부사항 — α 대 β secretase 순서, intracellular 대 extracellular tau, lecanemab이 결합하는 특정 Aβ 종 — 의 경우, 편집 가능한 벡터 캔버스가 어떤 라벨이든 클릭하여 이름 변경하고, 어떤 화살표든 드래그하여 방향을 뒤집고, α-secretase를 β로 교체하는 것을 다시 시도 없이 가능하게 합니다. Sketch-to-figure는 종이나 화이트보드에 그린 토폴로지를 보존합니다. 전체 워크플로가 SciFig 안에 머무릅니다 — 편집 가능한 PowerPoint, 레이어 SVG, 또는 A0 포스터 인쇄용 8K PNG로 원클릭 내보내기. Illustrator로의 왕복 없음.

다음은 경로입니다. 이 프롬프트를 그대로 SciFig Text-to-Figure 도구에 복사하여 APP processing 도형을 시작하세요.

APP (amyloid precursor protein) processing diagram showing membrane-bound
APP with cleavage sites. Left side: non-amyloidogenic pathway, alpha-secretase
(ADAM10) cleaves within the Abeta domain producing sAPP-alpha plus CTF-alpha,
followed by gamma-secretase producing p3 plus AICD. Right side: amyloidogenic
pathway, beta-secretase (BACE1) cleaves at the N-terminus producing sAPP-beta
plus CTF-beta, followed by gamma-secretase (presenilin complex) generating
Abeta40 (90%) and Abeta42 (10%) plus AICD. Color-coded enzymes, side-by-side
comparison, publication-ready style.

9. Amyloid-Tau 다이어그램을 그릴 때의 흔한 실수

심사위원이 amyloid-tau 포스터 도형에서 가장 자주 잡아내는 오류는 다섯 범주에 속합니다.

• Aβ40 대 Aβ42 비율이 잘못 그려짐 — 건강한 뇌에서 Aβ40은 Aβ42를 대략 9:1로 압도합니다. AD에서 비율은 Aβ42 쪽으로 이동하지만, Aβ40은 여전히 총 Aβ의 다수를 차지합니다. Kuperstein et al. 2010 (Accessed 2026-05-22)(2026-05-22 접속)은 Aβ42/Aβ40 비율의 독성 관련성을 확립합니다. 어떤 맥락에서든 Aβ42를 다수 종으로 그리는 도형은 생물학을 잘못 표현합니다.
• Neurofibrillary tangles가 extracellularly 그려짐 — NFTs는 정의상 intracellular이며, hyperphosphorylated tau의 PHFs에서 pyramidal neurons 안에서 형성됩니다. extracellular 공간에서 plaques 옆에 그리는 것은 AI 생성 AD 도형에서 가장 흔한 토폴로지 오류입니다.
• Lecanemab의 표적이 plaque core로 잘못 라벨됨 — Lecanemab은 soluble Aβ protofibrils에 결합합니다. Lecanemab이 dense plaque core를 가리키도록 그리는 것은 donanemab 표적입니다. 도형은 두 항체가 다른 Aβ 종을 제거한다는 것을 보여줘야 합니다.
• Tau 인산화 화살표 방향 오류 — Kinases(GSK-3β, CDK5)는 인산기를 더하고; phosphatases(PP2A)는 제거합니다. 화살표 방향을 뒤집으면 의미가 뒤집힙니다. AT8 (Ser202/Thr205), Ser396, Ser404는 kinases에 의해 더해지지, phosphatases에 의해 더해지지 않습니다.
• Hippocampus와 entorhinal cortex 해부학적 혼동 — Entorhinal cortex는 hippocampus 인접 medial temporal cortical 구조이며; hippocampus 본체는 그 medial에 위치합니다. Stage I-II는 transentorhinal/entorhinal 영역을 포함하고, stage III-IV는 hippocampus와 limbic 구조로 확장하며, stage V-VI는 neocortex에 도달합니다. Hippocampus를 stage I 부위로 라벨링하는 것은 해부학적 시퀀스를 잘못 표현합니다.

10. 무료 체험 CTA + 관련 자료: 7가지 복사-붙여넣기 Amyloid-Tau 프롬프트

이 글의 도형에 대한 나머지 7개의 SciFig 프롬프트. 어떤 것이든 Text-to-Figure에 직접 복사하세요.

Four-stage Abeta aggregation pathway diagram: Stage 1 monomer (40 or 42
amino acid peptide), Stage 2 soluble oligomer (most neurotoxic species,
trimers and dodecamers), Stage 3 protofibril (linear fibrillar aggregate,
lecanemab binding target), Stage 4 mature dense-core plaque (donanemab
N3pE pyroglutamate target). Horizontal flow with size scale bar and
toxicity gradient annotated, color-coded by stage, publication style.

Tau pathology cascade: normal tau bound to axonal microtubules then
hyperphosphorylation by GSK-3-beta and CDK5 kinases at key sites Ser202,
Thr205, Ser396, Ser404, then tau detachment from microtubules, then
microtubule destabilization, then paired helical filament (PHF) assembly,
then neurofibrillary tangle (NFT) formation in pyramidal neuron cytoplasm.
Inset showing Braak staging spatial progression entorhinal cortex to
hippocampus to neocortex.

Modern amyloid cascade hypothesis flowchart: Abeta accumulation from APP
processing imbalance, then soluble oligomer toxicity, then synaptic
dysfunction, then tau hyperphosphorylation, then NFT formation, then
neuronal death, then hippocampal and cortical atrophy, then cognitive
decline, then dementia. Add 2020 revisions: neuroinflammation microglia
feedback loop, vascular dysfunction co-occurrence. Annotate biomarker
measurement points CSF Abeta42, p-tau, amyloid PET, tau PET.

Side-by-side comparison of two anti-amyloid antibodies. Left panel:
lecanemab (Leqembi) binds Abeta protofibrils, soluble linear aggregates,
preventing further fibrillogenesis. Right panel: donanemab (Kisunla)
binds N3pE pyroglutamate-modified Abeta epitope present only in mature
plaque cores. Both engage Fc-gamma receptors on microglia leading to
enhanced phagocytosis and plaque clearance over 18 months. Inset on
ARIA-E (edema) and ARIA-H (microhemorrhage) safety monitoring.

Anti-tau therapy landscape. Approach 1: antibodies (semorinemab,
tilavonemab, gosuranemab) targeting extracellular tau seeds, preventing
prion-like spread between neurons. Approach 2: MAPT antisense
oligonucleotides reducing tau mRNA translation intracellularly. Show
pre-tangle stage (soluble hyperphosphorylated tau) versus post-tangle
stage (mature NFT) intervention windows. Cellular illustration with
clear before and after states.

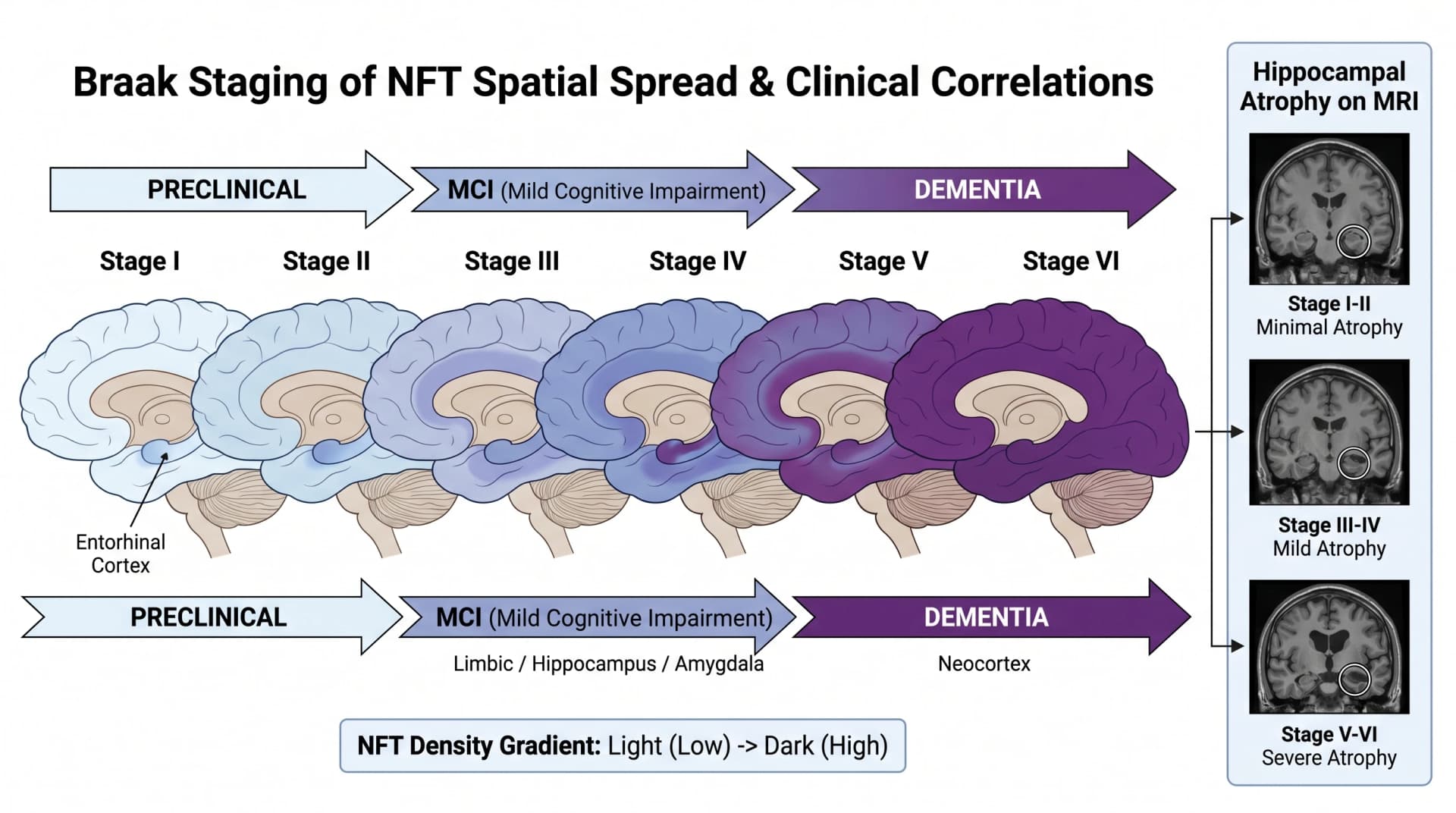

Braak staging of NFT spatial spread across 6 stages on lateral brain
cross-section: Stage I-II transentorhinal and entorhinal cortex, Stage
III-IV limbic and hippocampus and amygdala, Stage V-VI neocortex. Color
gradient from light to dark showing NFT density progression. Correlate
stages with clinical severity: I-II preclinical, III-IV MCI, V-VI
dementia. Side panel showing hippocampal atrophy on MRI at each stage.

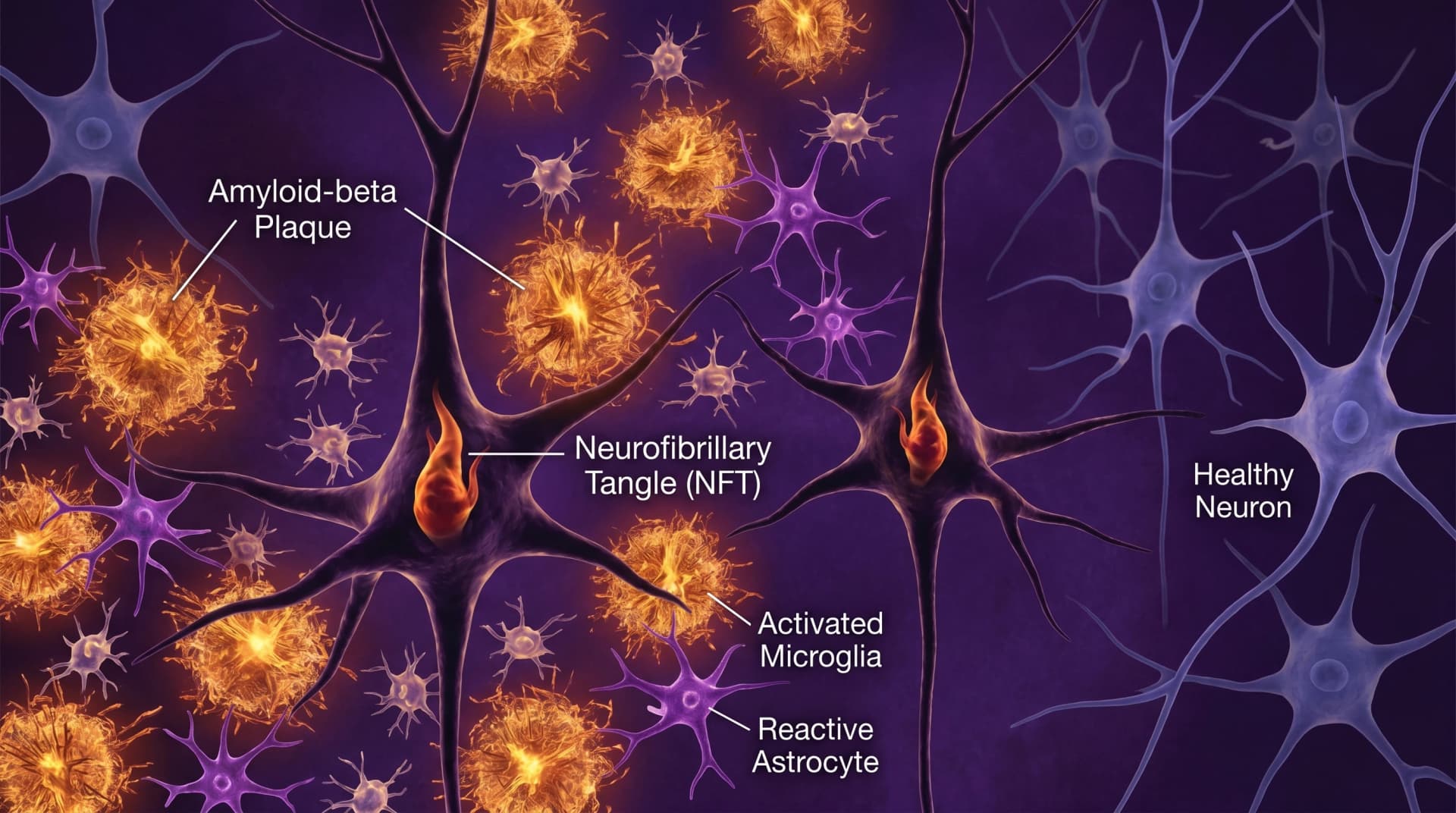

Detailed scientific illustration of Alzheimer's disease pathology:
hippocampal CA1 region cross-section showing dense-core amyloid-beta
plaques in extracellular space (Abeta42 fibrils), intracellular tau
neurofibrillary tangles inside pyramidal neurons with characteristic
flame-shape morphology, activated microglia engulfing plaques, reactive
astrocytes nearby. Healthy neurons in background for contrast. Deep
purple and amber color palette, publication-style.
